Equipos y líneas calientes
Tuberías, válvulas, flanges, filtros y equipos de geometría especial, con confección a medida.
Aislación y protección
Aislaciones Térmicas Flexibles Desmontables
Colchones y cubiertas textiles flexibles, desmontables y reutilizables, confeccionados a medida para tuberías, válvulas, flanges y equipos calientes. Cara fría siliconada o de fibra de vidrio con PTFE; cara caliente elegida según el servicio.
Aplicaciones y ventajas técnicas
Acceso para mantenimiento
Módulos y cierres que permiten retirar la aislación y reinstalarla después de la intervención.
Colchón flexible
Núcleo fibroso, espesor y sujeción interna elegidos según el equipo y la prestación térmica requerida.
Dos caras, una construcción
Cara fría siliconada o con PTFE; cara caliente elegida por su exposición y temperatura local.
Aislación y protección
¿Qué es una aislación térmica flexible desmontable?
Es una cubierta o un colchón textil confeccionado para envolver un equipo caliente y reducir la transferencia de calor. Su construcción combina una cara caliente, un núcleo fibroso flexible y una cara fría protectora. Los módulos se adaptan a la geometría del equipo y se cierran con correas, hebillas o ganchos, permitiendo retirarlos para inspección y mantenimiento.
Modelos de aislación

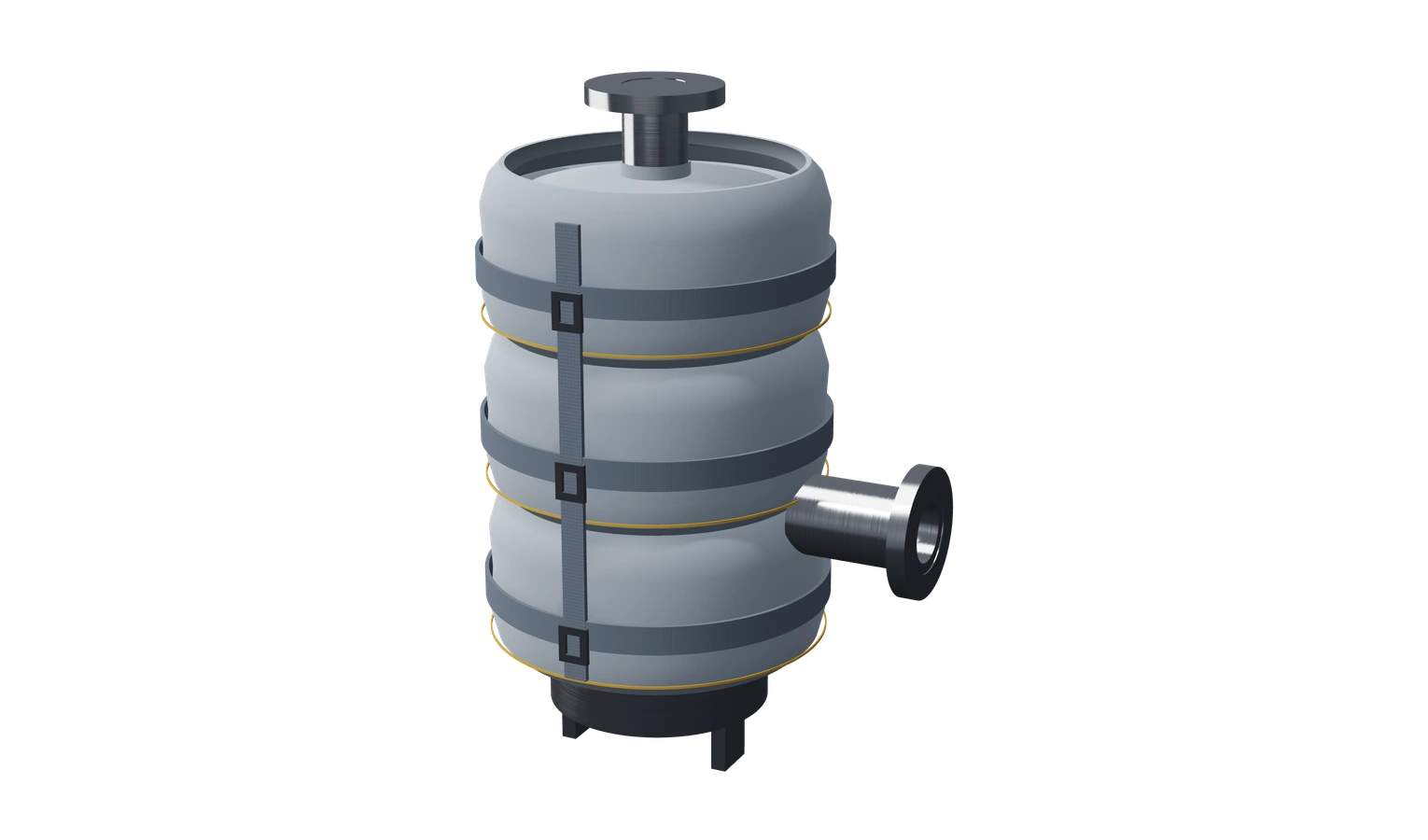

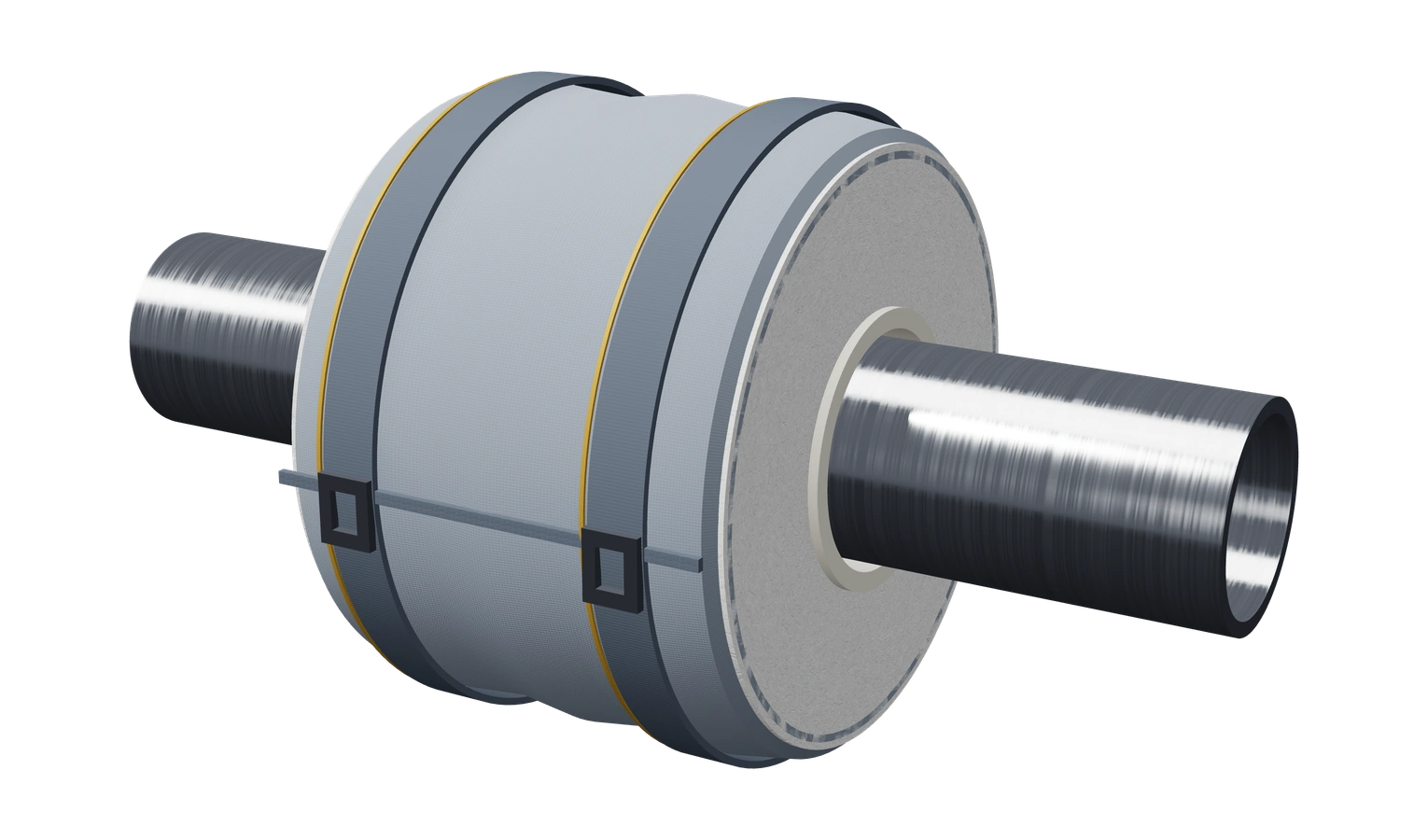

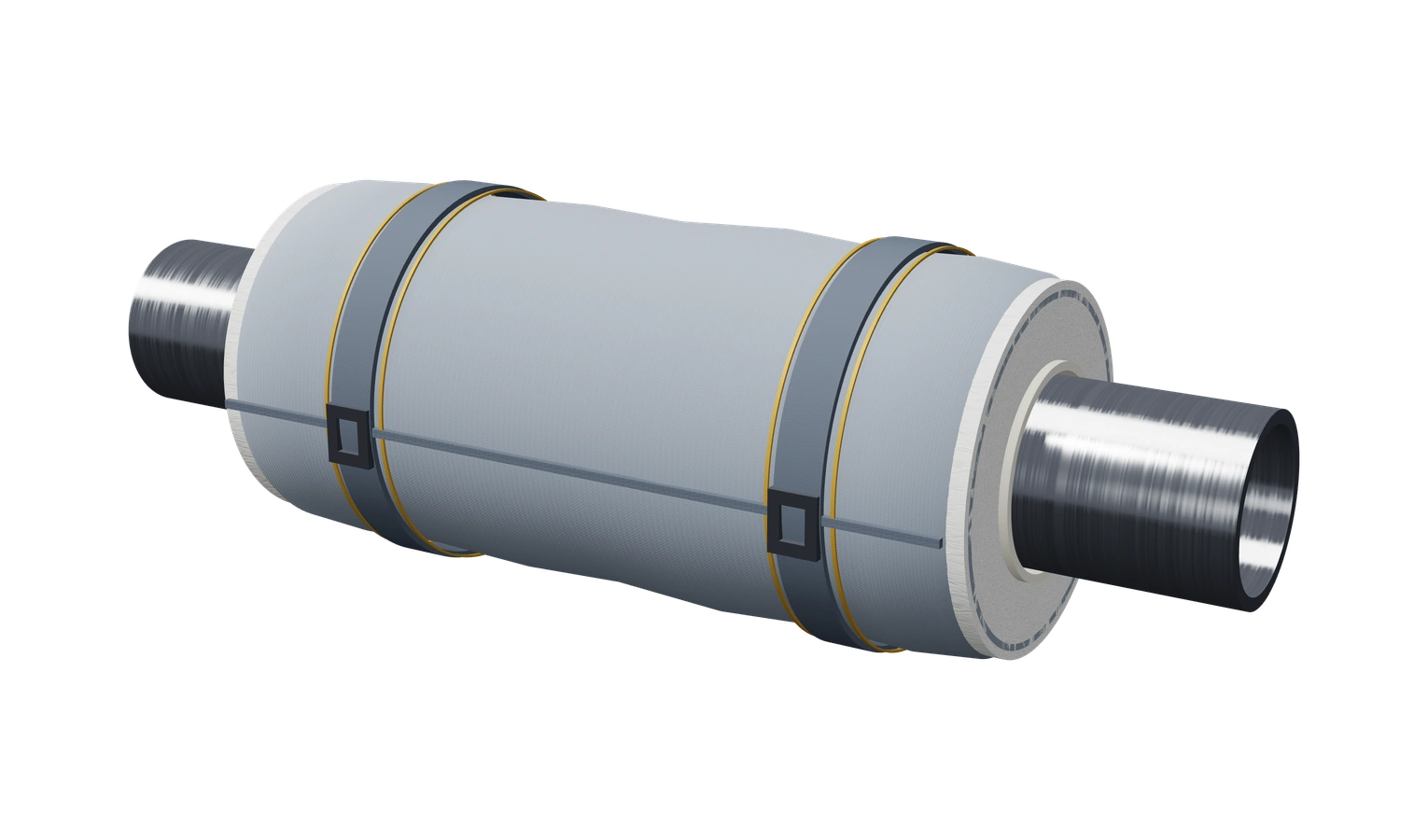

Cuatro aplicaciones de aislación desmontable, a medida de cada equipo. Colchones para tuberías, fundas para válvulas y flanges, y módulos para equipos y superficies calientes. Cada diseño considera la geometría, la temperatura de servicio y los accesos de mantenimiento.

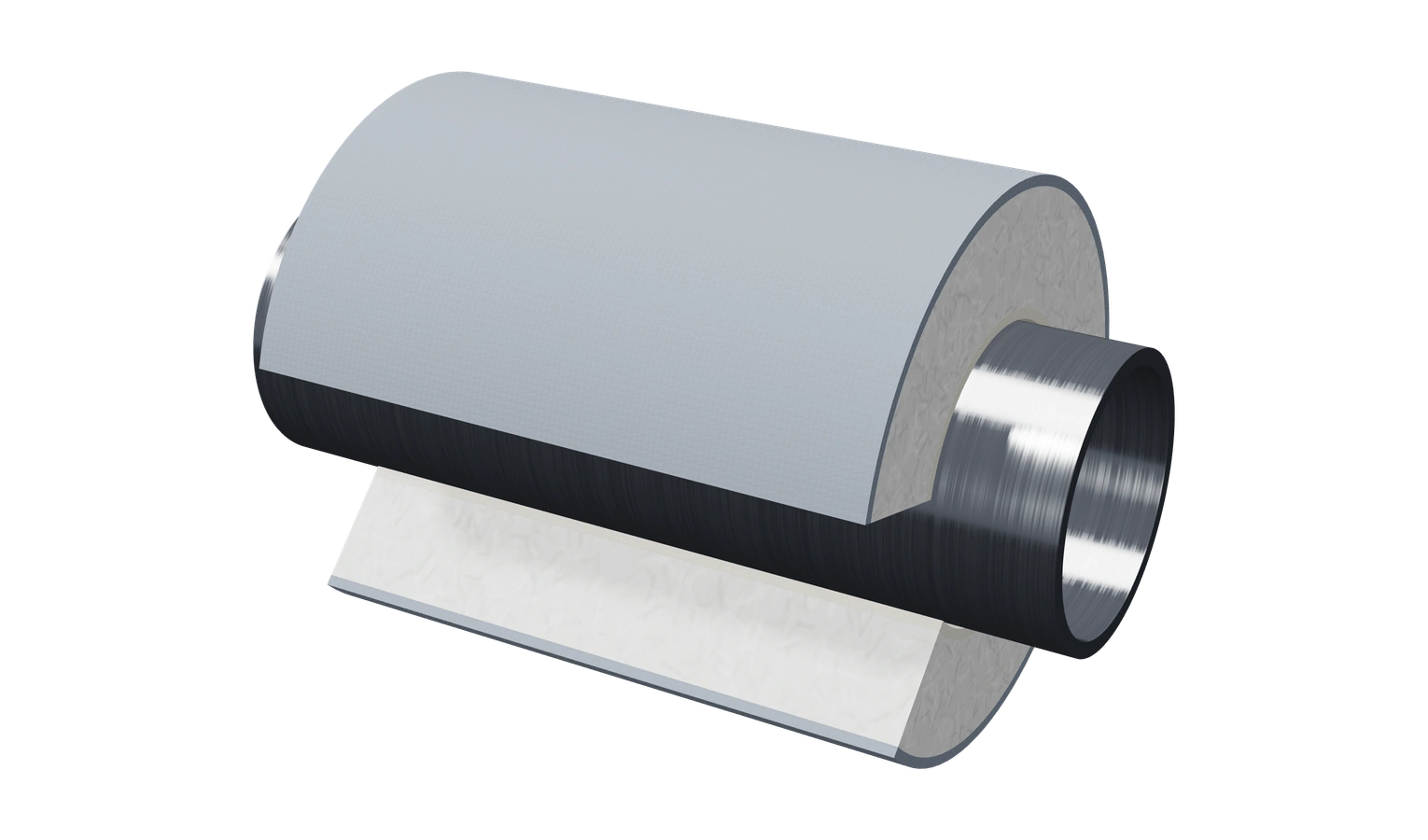

Construcción por capas
Cara caliente, colchón aislante y cara fría.
- Cara fría · exterior
- Fibra de vidrio siliconada o con PTFE. Protección exterior elegida por exposición al ambiente, humedad, aceites, productos químicos y manipulación.
- Colchón aislante · núcleo
- Manta flexible de fibra cerámica. Espesor, densidad, capas y sujeción interna definidos para limitar las pérdidas de calor y la temperatura exterior. Lana mineral flexible como alternativa según proyecto.
- Cara caliente · interior
- Siliconada, PTFE, Thermoglass o vermiculita. Tejido en contacto o proximidad con la superficie caliente, seleccionado por su temperatura local, abrasión y estabilidad.
Telas para cada exposición
Selección de tejidos por temperatura y exposición.
La cara fría puede ser siliconada o de fibra de vidrio con PTFE. La cara caliente puede utilizar los mismos tejidos dentro de su límite local, o Thermoglass y vidrio con vermiculita para mayor exigencia. El colchón y las costuras completan la selección.
| Tejido | Ubicación | Criterio de selección |
|---|---|---|
| Fibra de vidrio siliconada | Cara fría; cara caliente dentro de su límite | Compuesto flexible de silicona y fibra de vidrio para confección de cubiertas removibles. Repelencia a líquidos y resistencia a la manipulación. |
| Fibra de vidrio con PTFE | Cara fría; cara caliente dentro de su límite | Compuesto de PTFE y fibra de vidrio para cubiertas removibles con exposición química y térmica. La selección considera la temperatura local del tejido. |
| Thermoglass Puro | Cara caliente de vidrio texturizado | Tejido de fibra de vidrio texturizada para revestimientos interiores, colchones y confecciones flexibles de aislamiento. |
| Thermoglass WR | Cara caliente con refuerzo mecánico | Textil de fibra de vidrio reforzada con Inconel para mejorar el soporte mecánico y la durabilidad del tejido. |
| Thermoglass V · vermiculita | Cara caliente de mayor exigencia térmica | Tejido de filamento continuo texturizado y recubrimiento de vermiculita para mejorar la resistencia térmica y a la abrasión. |
El grado de tela, el tipo de colchón y el espesor se definen para las condiciones del proyecto. La temperatura admisible de una fibra no representa por sí sola la capacidad del conjunto.

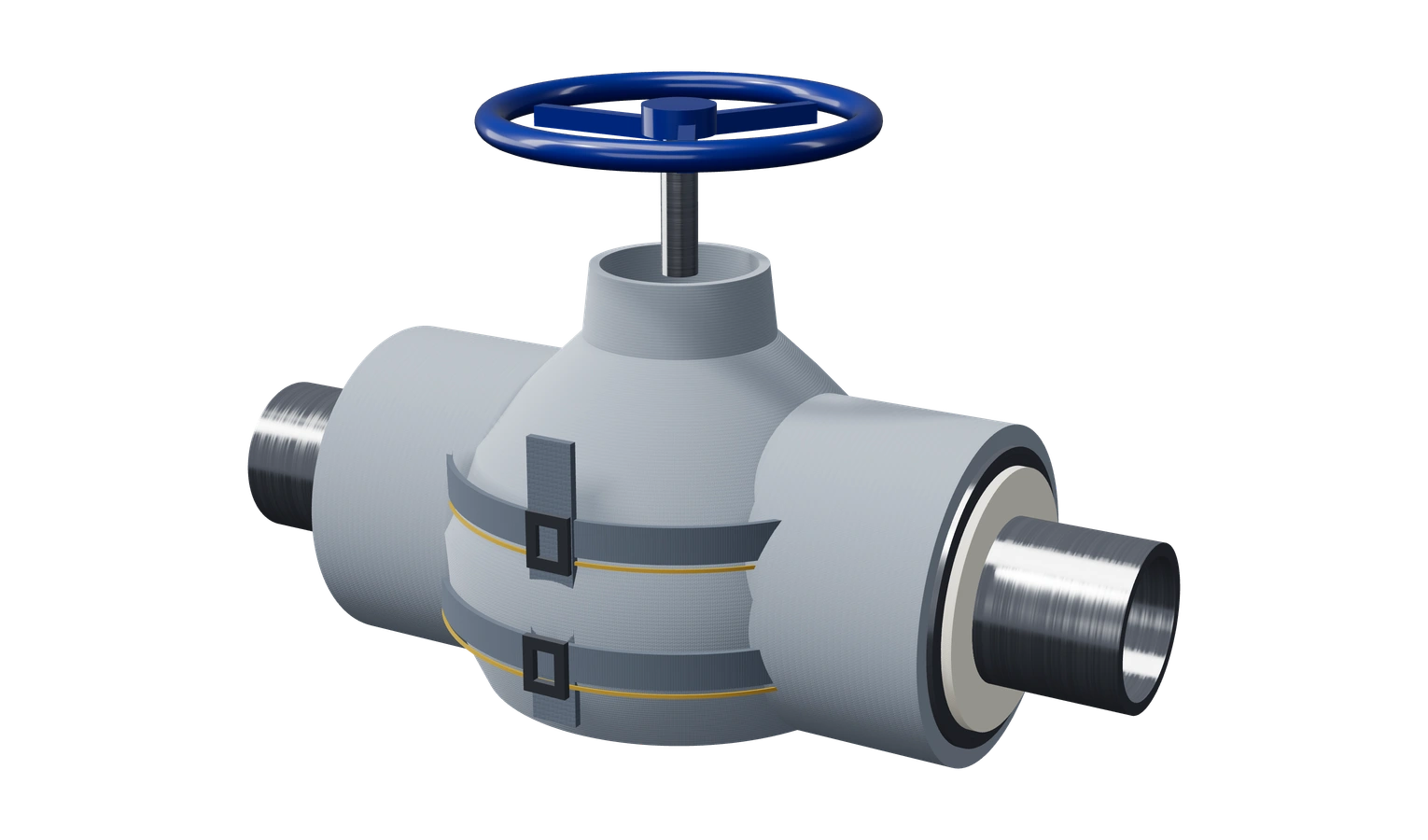

Ejemplo de aplicaciónAislar una válvula y conservar sus accesos
Una válvula de vapor requiere aislar el cuerpo y el bonete, dejando disponible la maniobra del volante y el recorrido del vástago. El levantamiento dimensional permite dividir la funda, ubicar los cierres y resolver el encuentro con la aislación de la tubería.
- Qué enviar
- Tipo y TAG, fotos, medidas A–G, carrera del vástago y temperatura superficial.
- Qué definir
- Cara caliente, colchón, cara fría, espesor y posición de los cierres.
Qué enviar¿Preguntas?
Consultas técnicas de selección y montaje.
Tuberías, codos, flanges, válvulas, filtros, bombas, intercambiadores, carcasas y otros equipos calientes. Cada pieza se divide en módulos según su geometría y los accesos necesarios.
La cara fría puede ser siliconada o de fibra de vidrio con PTFE. En la cara caliente se puede utilizar el mismo tipo de tejido si su temperatura local lo permite, o Thermoglass y vidrio con vermiculita para mayor exigencia. Se revisa el límite de cada referencia, las costuras y los cierres.
Se confeccionan colchones con manta flexible de fibra cerámica, seleccionando grado, densidad, espesor y número de capas. También se pueden especificar colchones flexibles de lana mineral; el material se define para cada proyecto.
Depende de la tela interior, el colchón, la cara exterior, las costuras y las condiciones del equipo. La clasificación térmica de la fibra no es la capacidad de toda la funda. Jomar define la construcción a partir de la temperatura superficial y el servicio.
Envía tipo de equipo, TAG, temperatura, fotos y un croquis acotado. Para válvulas, incluye cuerpo, flanges, bonete, volante y carrera del vástago; para tuberías y equipos, diámetros exteriores, longitudes, boquillas y accesos. Jomar también realiza el levantamiento dimensional en terreno para confeccionar la aislación a medida.
Sí. Se confeccionan con cierres desmontables y módulos identificados. Antes de reinstalar se revisan la condición de los tejidos, el colchón, las costuras y los herrajes para conservar la continuidad del aislamiento.
