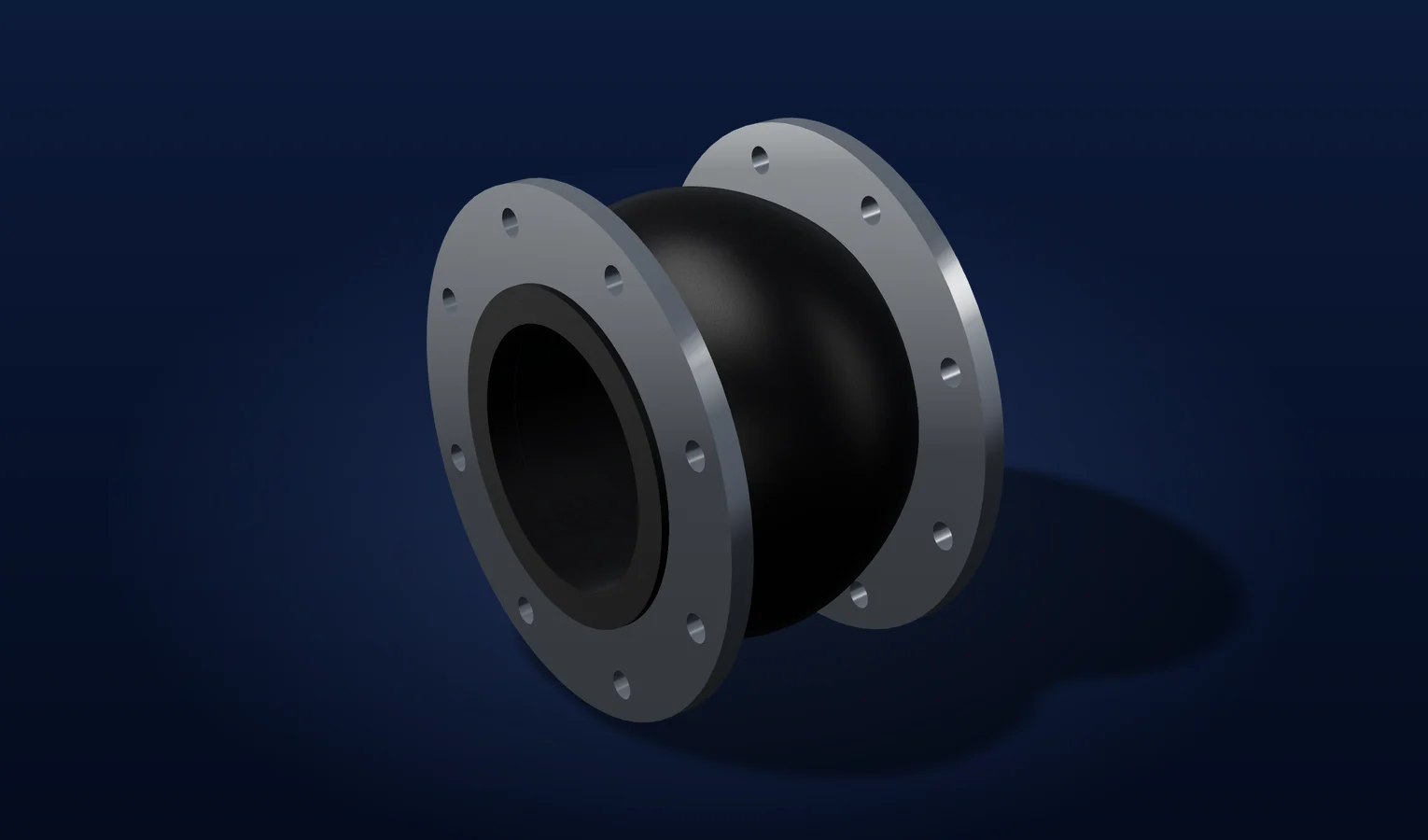

Q-Flex QFSC

Juntas de expansión Q-Flex QFSC de una convolución, con cuerpo de caucho y flanges metálicos giratorios. Para succión y descarga, absorción de vibraciones y movimientos de la tubería, en diámetros DN 32 a 600.

Una convolución
Flanges giratorios
Succión y descarga

DiámetroDN 32–600

Presión de operación16 / 8 kg/cm², según DN

Temperatura−20 a +100 °C

Presión negativa750 mm Hg

Construcción y condiciones de trabajo

Serie: Q-Flex QFSC
Construcción: Fuelle simple de una convolución
Conexión: Flanges metálicos giratorios
Diámetros: DN 32 a 600 · 1¼ a 24 in
Presión · DN 32 a 300: 16 kg/cm² (228 psi)
Presión · DN 350 a 600: 8 kg/cm² (114 psi)
Temperatura de trabajo: −20 a +100 °C
Presión negativa: 750 mm Hg
Distancia entre caras: 95 a 255 mm, según DN
Deflexión angular: 15° en los diámetros tabulados

Presión de operación por diámetro

Rango de diámetro	Presión de operación
DN 32 a 300	16 kg/cm² (228 psi)
DN 350 a 600	8 kg/cm² (114 psi)

Dimensiones y movimientos publicados

Tamaño (in)	DN (mm)	Entre caras (mm)	Tolerancia ± (mm)	Transversal ± (mm)	Elongación axial (mm)	Compresión axial (mm)	Angular
1¼	32	95	3	5	5	10	15°
1½	40	95	3	5	5	10	15°
2	50	115	3	10	10	10	15°
2½	65	125	3	10	10	10	15°
3	80	150	3	10	10	15	15°
4	100	150	3	10	10	15	15°
5	125	150	3	10	10	15	15°
6	150	150	3	10	10	20	15°
8	200	150	3	10	10	20	15°
10	250	200	3	20	15	20	15°
12	300	205	3	20	15	20	15°
14	350	205	3	20	15	20	15°
16	400	210	3	20	15	25	15°
18	450	210	3	20	15	25	15°
20	500	205	3	20	15	25	15°
24	600	255	3	25	20	25	15°

Criterios de selección

La presión de operación depende del diámetro. Los valores indicados corresponden a la tabla de la ficha Q-Flex QFSC; la presión de rotura no debe utilizarse como presión admisible.
Confirmar conjuntamente presión, temperatura, vacío y movimientos para el servicio real. La ficha no aporta una curva de reducción de presión con la temperatura.
Confirmar el elastómero, la compatibilidad química, la norma y perforación de los flanges, los anclajes y los elementos de control antes de definir el suministro.

Industrias y aplicaciones

Succión y descarga de bombas
Absorción de vibración y reducción de ruido
Dilatación y desalineamientos de montaje

Fuente: Jomar · Ficha técnica Q-Flex QFSC · Documento proporcionado por Jomar. Dimensiones y capacidades transcritas de su tabla; confirmar la configuración de suministro.
