CARRARA®

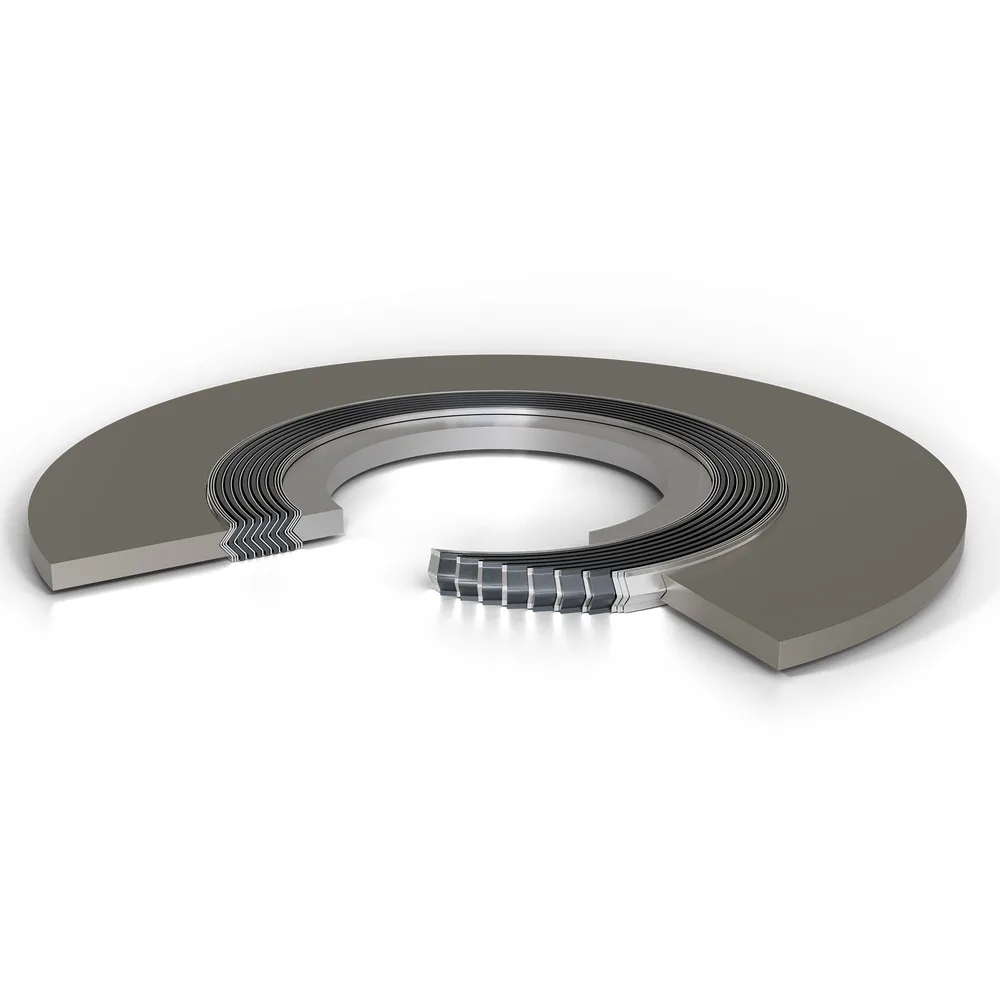

PLANISTEEL LS SW G Empaquetadura
Junta espirometálica PLANISTEEL LS SW G de CARRARA® para bridas de tuberías, válvulas y equipos: espiral metálica con relleno de grafito. Juntas espirales para bridas de tuberías, válvulas y equipos industriales.
- Relleno: Grafito industrial con un contenido de carbono del 98 %
- Fabricada según ASME B16.20, ASME B16.47 y EN 1514-2
- Factores de sellado ensayados en diseño SWCI
Fabricada según ASME B16.20, ASME B16.47 y EN 1514-2
Factores de sellado ensayados en diseño SWCI
Especificaciones técnicas
- Temperatura mínima
- −200 °C
- Temperatura máxima con oxidantes débiles
- 450 °C
- Temperatura máxima
- 550 (ver nota) °C
- Presión máxima
- Según la clase de la junta
- Resistencia química del relleno
- 0 a 14 pH
- Tensión mín. de asentamiento Sg,min-S (L = 0.001)
- 39 MPa
- Tensión mín. de operación Sg,min-O
- 20 MPa
- Tensión máx. de operación Sg,max
- 280 MPa
Construcción
Las juntas espirales se fabrican enrollando una tira metálica con perfil en V junto con un material de relleno blando, formando un elemento de sellado flexible y resistente a la presión.
Bridas RF: anillo guía exterior y, normalmente, anillo interior (SWCI). Bridas LMF: anillo interior recomendado. Bridas LTG: sin anillos. El anillo interior es del mismo metal que la cinta; el del anillo guía lo elige el usuario.
Temperatura por material
| Cinta metálica | Mín. °C | Máx. °C |
|---|---|---|
| Inox. 304 | −196 | 550 |
| Inox. 304L | −196 | 550 |
| Inox. 316 | −196 | 550 |
| Inox. 316L | −196 | 550 |
| Inox. 316Ti | −200 | 550 |
| Inox. 321 | −200 | 550 |
| Inox. 347 | −200 | 550 |
| Incoloy 825 | −100 | 950 |
| Inconel 625 | −60 | 900 |
| Hastelloy C276 | −60 | 450 |
| Monel 400 | −60 | 425 |
| Titanio grado 2 | −40 | 300 |
| Relleno | ||
| Grafito | −200 | 550 / 650 |
| PTFE | −200 | 260 |
| Mica o vermiculita | −40 | 1000 |
Referencia general de CARRARA: desempeño térmico de cada material dentro de una junta espiral.
Código de colores · ASME B16.20
| Material | Código | Color |
|---|---|---|
| Acero al carbono | CRS | Plateado |
| 304 | 304 | Amarillo |
| 316L | 316L | Verde |
| 317L | 317L | Café |
| 321 | 321 | Turquesa |
| 347 | 347 | Azul |
| Monel 400 | MON | Naranjo |
| Níquel 200 | NI | Rojo |
| Titanio gr. 2 y 7 | TI | Morado |
| Carpenter 20Cb3 | A-20 | Negro |
| Hastelloy B | HAST B | Café |
| Hastelloy C | HAST C | Beige |
| Inconel 600 / 625 | INC | Dorado |
| Incoloy 800 / 825 | IN | Blanco |
Rellenos: PTFE, franja blanca · Vermiculita, franja celeste · Mica (flogopita), franja celeste · Grafito flexible, franja gris · Cerámica, franja verde claro. Referencia general; la clasificación oficial es la de la norma.
Aprobaciones y ensayos de la gama
- ASME B16.20 · ensayos 2.2 y 2.6
- SD NOC PVV 147
- MESC SPE 85-300
- EN 13555
- Ensayo de fuego API 6FB
- BAM
Industrias y aplicaciones
- Juntas espirales para bridas de tuberías, válvulas y equipos industriales.
Juntas espirales para bridas de tuberías, válvulas y equipos industriales.Fuente: CARRARA · PLANISTEEL LS SW G · Datos de la ficha del fabricante. Los valores no se aplican en forma simultánea; confirmar norma, clase, cara de brida y servicio con Jomar.
