Nueve líneas de sellado
Lámina, cordón trenzado, espirometálica, cinta y kit dieléctrico para bridas, bombas y válvulas.
Empaquetaduras
Empaquetaduras y Sellado de Fluidos
Láminas, cordones, espirales, cintas y kits para sellar bridas, bombas y válvulas. Encuéntralas por su material, por cómo se conocen o por su marca.
Sellado, corte a medida y fichas técnicas
Cortadas según plano o muestra
Compra la lámina completa o recíbela como junta cortada, lista para instalar.
Una ficha por cada grado
Revisa propiedades y normas en las fichas técnicas de empaquetaduras.

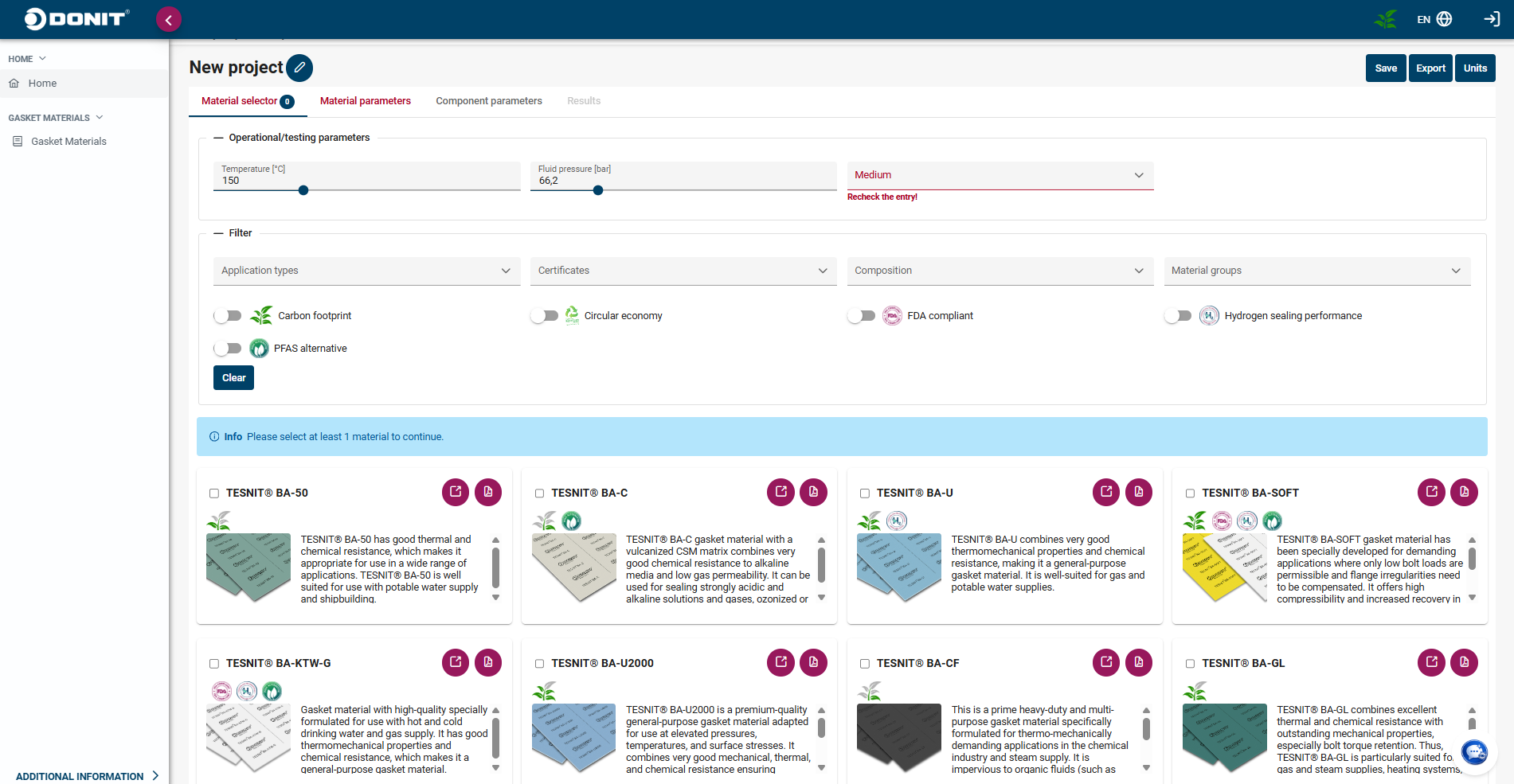

Ayuda para elegir el grado
Lo revisamos según fluido, temperatura, presión y tipo de brida.
Busca tu empaquetadura por cualquiera de sus nombres.
Material, nombre común o marca.
| Cómo se conoce | Material | Marca en Jomar | Se usa para |
|---|---|---|---|
| Lámina de fibra comprimidaEmpaquetadura de fibra, junta de fibra | Fibra comprimida | DONIT® TESNIT® | Sellado estático de bridas |
| EspirometálicaJunta espirometálica, spiral wound | Espiral metálica con relleno de grafito | CARRARA® PLANISTEEL LS SW G | Bridas según cara, clase y servicio |
| Empaquetadura trenzadaCordón grafitado, cordón trenzado, estopa, pita | Grafito, PTFE y fibras sintéticas | CARRARA® | Prensaestopas de bombas, agitadores y válvulas |
| Lámina de teflón modificadoPTFE modificado, empaquetadura de teflón | PTFE modificado | GUARNIFLON® SC | Bridas y equipos con químicos agresivos |
| Lámina de grafitoEmpaquetadura de grafito, grafitada | Grafito expandido | DONIT® GRAFILIT® | Vapor y líneas de alta temperatura |
| Rollo de teflón expandidoCinta de PTFE expandido, ePTFE | PTFE expandido (ePTFE) | SEALPRO™ FLUOROTAPE | Sello directo sobre bridas y tapas |
| Lámina de teflón expandidoPTFE expandido, microcelular | PTFE expandido y microcelular | SEALPRO™ FLUOROLINE · PLANIFLON™ B-58 · GYLON® 3545 | Empaquetaduras y juntas a medida |
| Lámina de cauchoLámina de goma, empaquetadura de caucho, butilo | EPDM, FKM, NBR, butilo, natural, neopreno y SBR | SEALPRO® | Bridas en agua, vapor, hidrocarburos y químicos |
| Kit dieléctricoKit de aislamiento, junta aislante | Junta aislante, manguitos y golillas dieléctricas | APS® | Aislación eléctrica de bridas |
Cada línea, para un sellado distinto.
Lámina de fibra comprimida

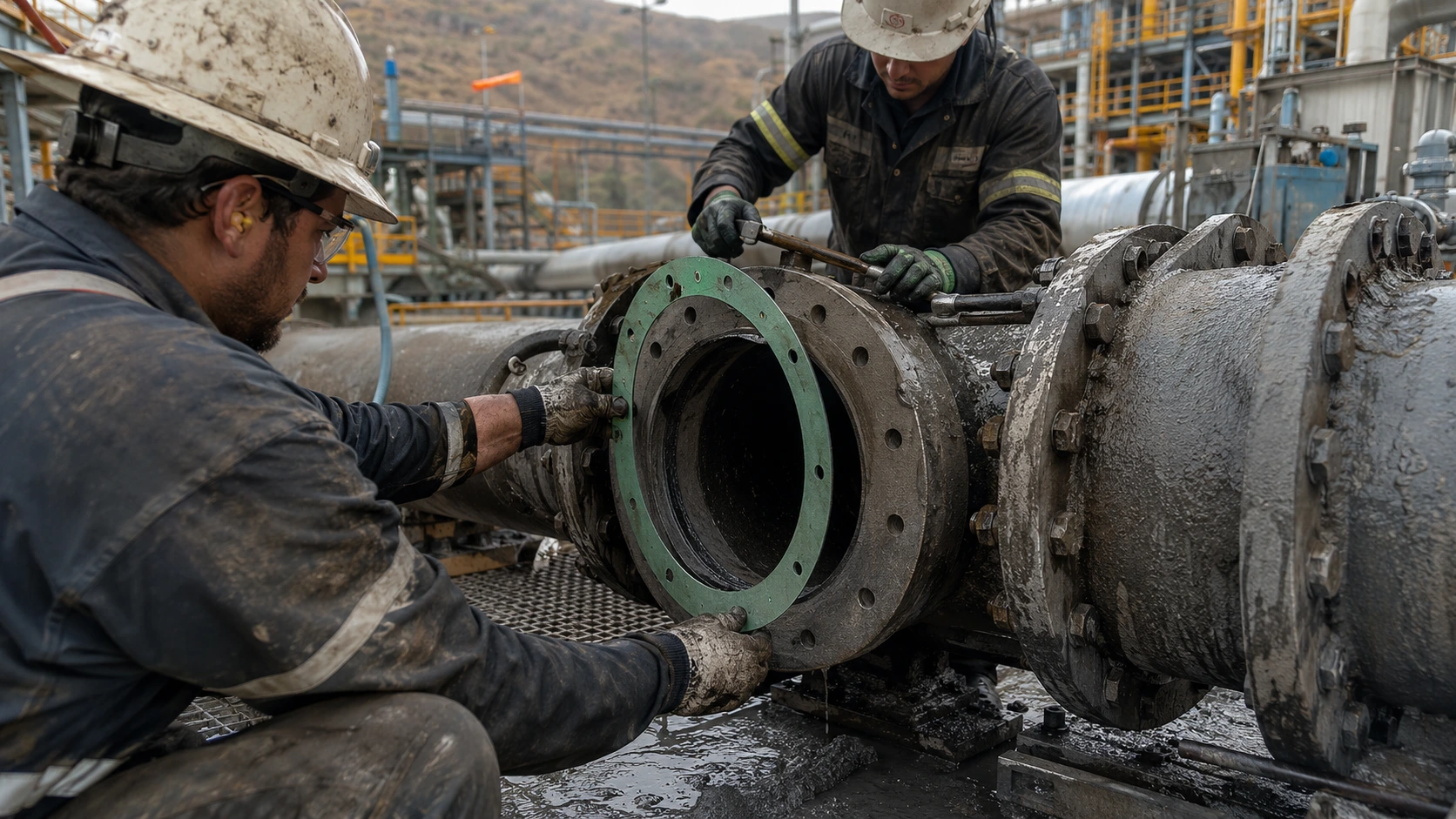

Láminas y juntas cortadas según plano para el sellado estático de bridas. El grado depende del fluido y las condiciones de operación.
Espirometálica
Empaquetadura Low Stress con relleno de grafito de 98 % de carbono. Configuración y materiales según la cara de brida, la clase y el servicio.
Modelos
Empaquetadura trenzada
Cordones trenzados para sellado dinámico en prensaestopas de bombas, agitadores y válvulas de vástago rotativo o alternativo.
Lámina de teflón modificado
Láminas y juntas cortadas según plano o muestra para sellar bridas y equipos de proceso, con selección según el fluido y el servicio.
Lámina de grafito
Grafito expandido de alta pureza para sellado estático en servicios de vapor y líneas de proceso de alta temperatura.
Rollo de teflón expandido
Cinta autoadhesiva de ePTFE, flexible y compresible, que forma el sello directamente sobre bridas y tapas.
Modelos
Lámina de teflón expandido
PTFE expandido y microcelular para empaquetaduras y juntas a medida, en lámina completa o cortada según plano.
Lámina de caucho
Lámina de goma y empaquetaduras cortadas a medida en EPDM, FKM, NBR, butilo, natural, neopreno y SBR.

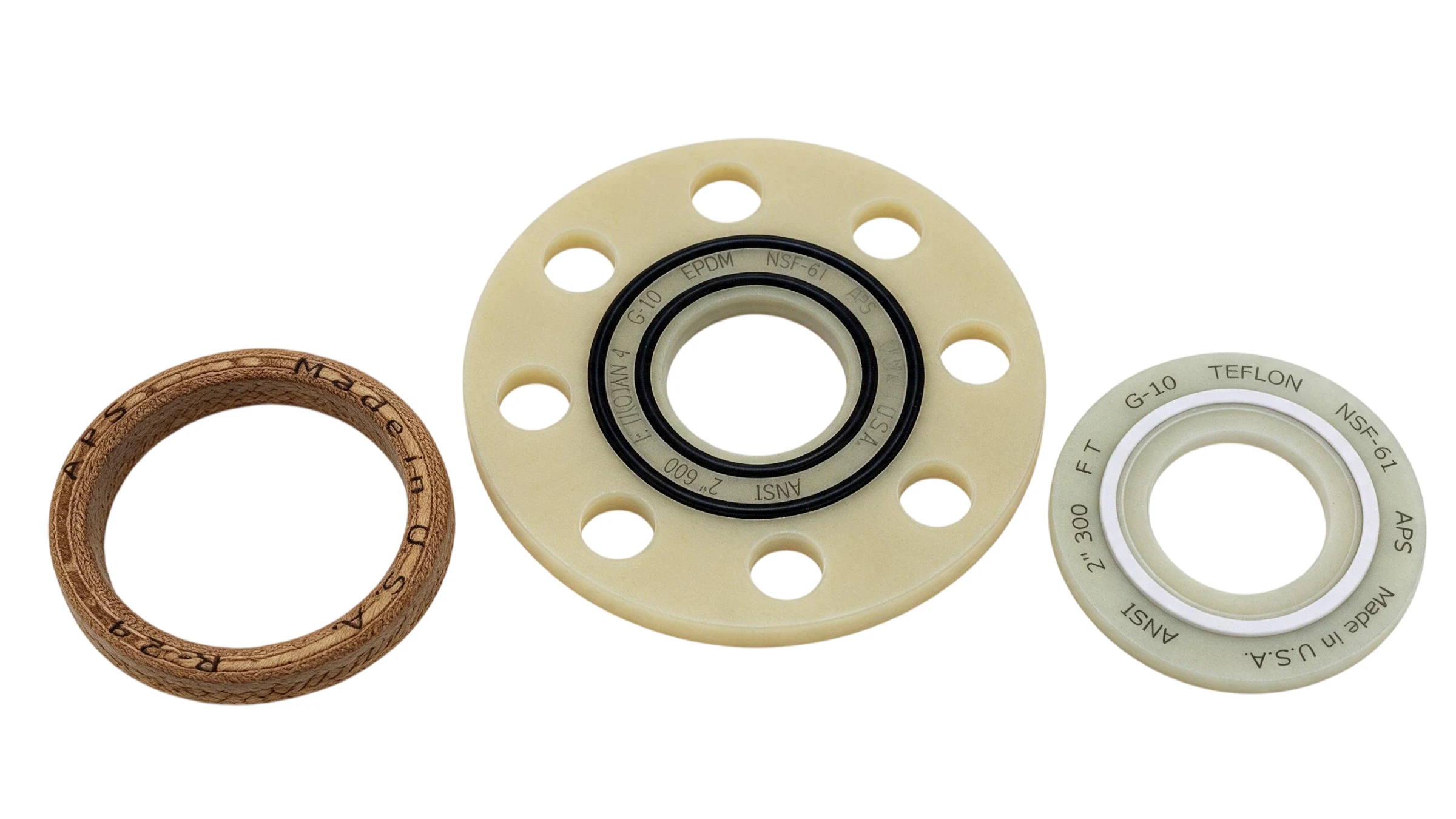

Kit dieléctrico
Junta aislante, manguitos y golillas dieléctricas que cortan el paso de corriente entre tramos de cañería, para bridas ANSI y AWWA.
¿Preguntas?
Estas son las más frecuentes.
Es el elemento que evita fugas en una unión. Las planas, como las de fibra comprimida, grafito, teflón, caucho o espirometálicas, sellan bridas que no se mueven; las trenzadas sellan ejes y vástagos en movimiento.
La trenzada está diseñada para sellado dinámico —ejes o vástagos en movimiento, como en bombas y válvulas—, mientras que las empaquetaduras planas (fibra comprimida, espirometálica) sellan uniones estáticas entre bridas que no se mueven.
La de fibra comprimida es para sellado estático de servicios generales a costo competitivo. La espirometálica, de configuración metal-relleno, está diseñada para alta exigencia en intercambiadores, válvulas y líneas de vapor críticas, con mayor resistencia a temperatura y presión.
Puedes consultar por la lámina completa o por juntas cortadas según plano, dimensiones o muestra. Indica el modelo, espesor y cantidad; para una junta terminada, incluye el contorno y las perforaciones.
Es un conjunto de junta aislante, manguitos y golillas que sella la unión e interrumpe la continuidad eléctrica entre bridas. Ayuda a prevenir la corrosión galvánica y a mantener la aislación del sistema de protección catódica. La presión admisible depende del modelo, los materiales y la clase de brida; los 15.000 PSI corresponden a juntas BX específicas.
Si quieres la junta cortada o el material, medidas y espesor, fluido, temperatura, presión, norma y cara de brida, y cantidad.
