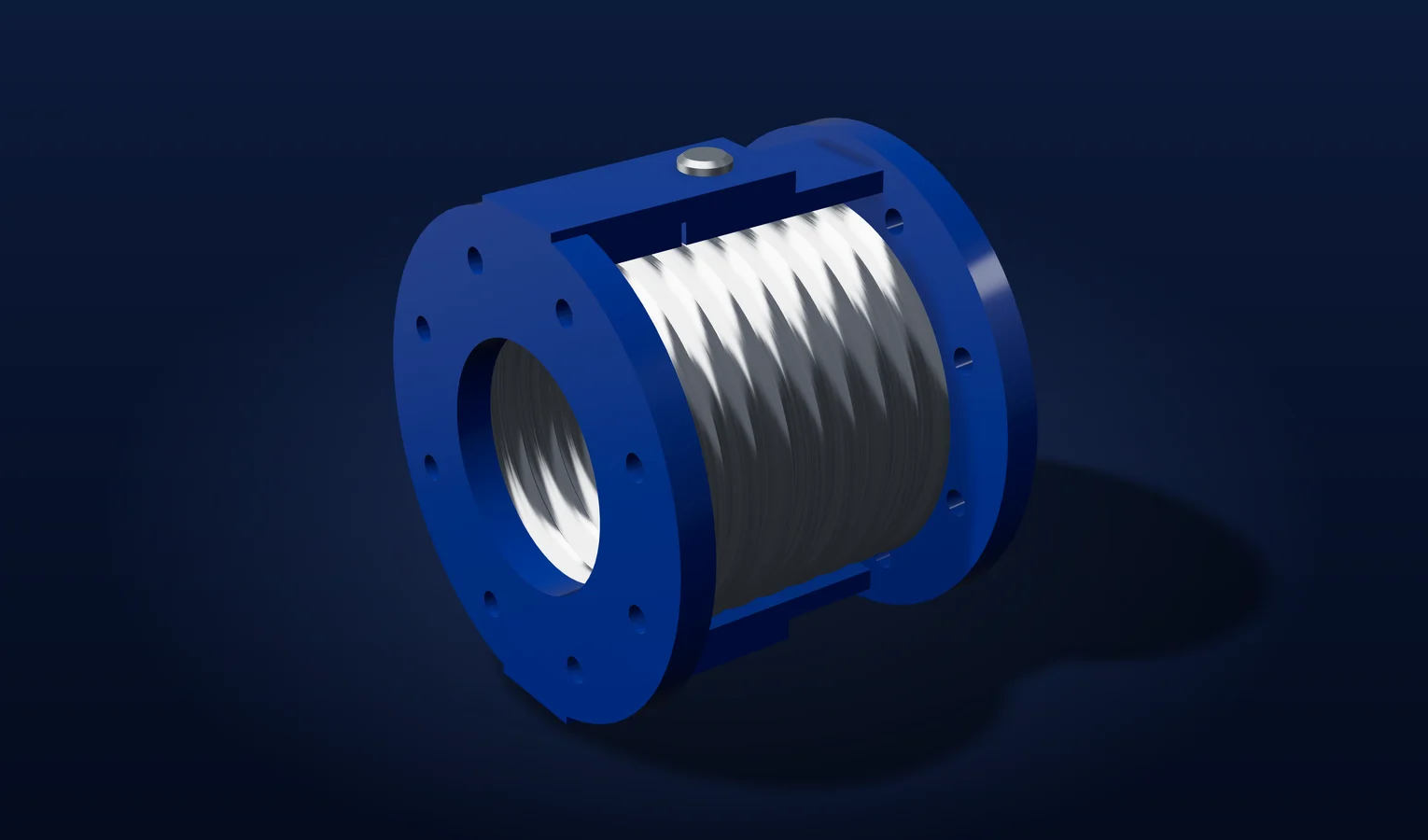

BELMAN AN1FH Juntas de Expansión Metálicas

Condiciones de selección

• La serie está restringida para giro angular; no está destinada a absorber compresión o extensión axial libre de la línea.
• Las juntas con bisagras se disponen normalmente en pares o conjuntos de tres. Las bisagras trabajan en un plano y el cardán permite giro en varios planos; la disposición debe conservar esa libertad de movimiento.
• El DN, el PN, la longitud y el recorrido se seleccionan juntos mediante la referencia de catálogo; no todas las combinaciones de sus extremos de rango están disponibles.
• La temperatura de cálculo publicada es la base de las tablas, no un límite térmico universal del producto. La presión admisible, el material del fuelle y la vida a fatiga se revisan para la temperatura y el servicio reales.
• La vida mínima de 1.000 ciclos corresponde a la condición de cálculo indicada por BELMAN y no equivale a una garantía de vida para cualquier servicio.
• Confirmar el fluido, la corrosión, presión o vacío, temperaturas, número de ciclos y movimientos antes de definir el suministro. Las dimensiones definitivas corresponden al plano aprobado.

Cobertura publicada por clase nominal

• Rangos obtenidos de las filas de la hoja individual. Los DN son discretos y cada referencia tiene su propia longitud y recorrido; no se interpolan diámetros ni se combinan extremos de rango. PN es una clase nominal, no una presión admisible independiente de la temperatura.

Tabla del fabricante

Ejemplos de recorrido y longitud publicados

• La hoja completa incluye las demás dimensiones, fuerzas de reacción y pesos. Lo es la longitud de instalación. 2λN o 2αN representa el recorrido total tabulado, no ± ese valor.

Tabla del fabricante

Industrias y aplicaciones

• Tramos con cambios de dirección
• Sistemas de dos o tres articulaciones
• Tuberías industriales con movimientos angulares calculados
