Ficha técnica
Juntas de expansión

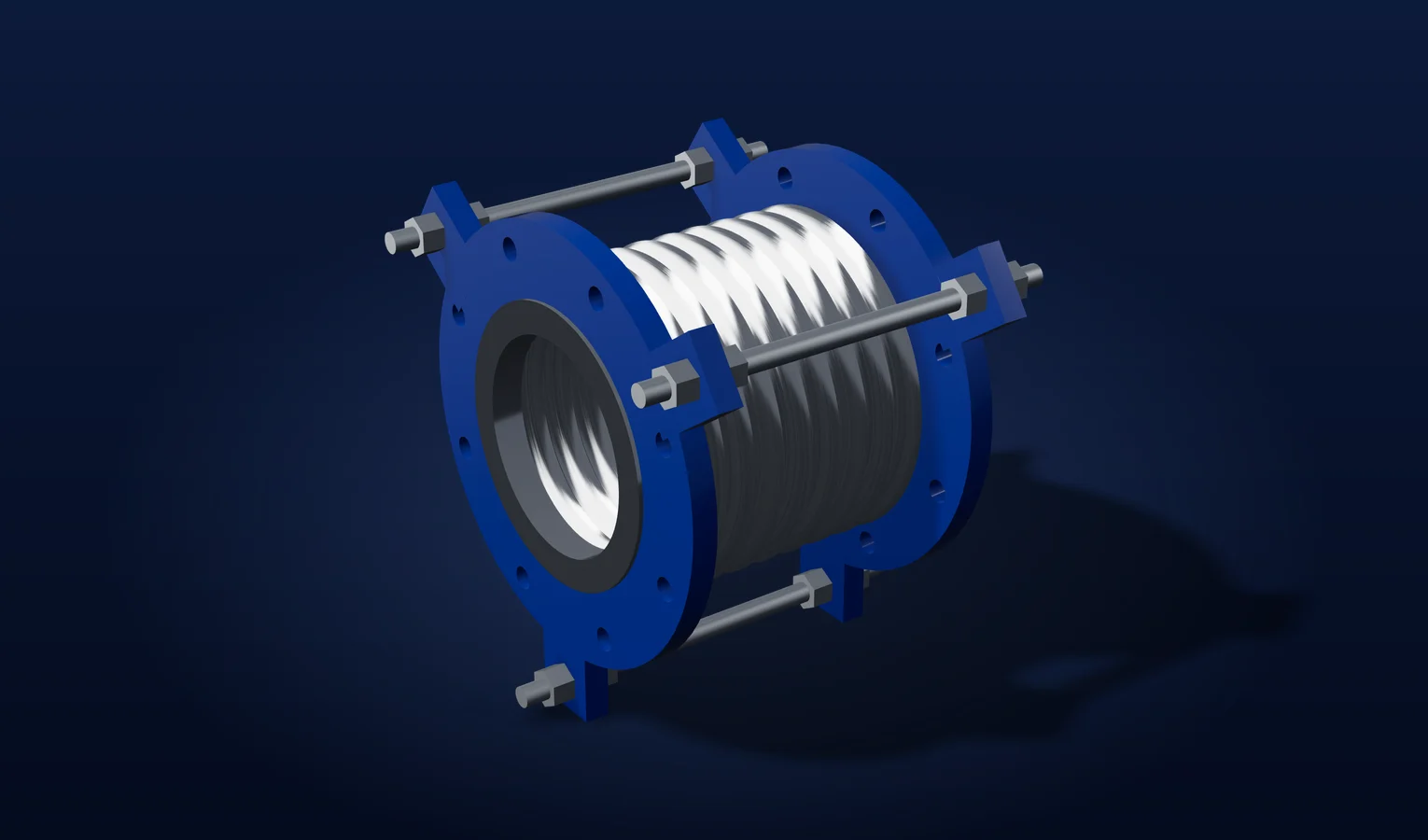

BELMAN LA1BT Juntas de Expansión Metálicas
El conjunto compensa desplazamientos perpendiculares al eje de la tubería. Sus elementos de restricción toman el empuje por presión y orientan el movimiento; el espacio de instalación y el recorrido solicitado determinan la configuración y la longitud. Construcción con un fuelle; incorpora bridas locas (giratorias) y tirantes exteriores.

Construcción y referencias del modelo
- Tipo
- Laterales
- Conexiones
- Bridas locas (giratorias)
- Configuración
- Un fuelle
- Restricción y guiado
- Tirantes exteriores
- Movimiento
- Lateral en varios planos, según disposición
- Diámetros de catálogo
- DN 50–500; cobertura distinta según PN
- Clases nominales publicadas
- PN 6 · PN 10 · PN 16 · PN 25
- Temperatura de cálculo de las tablas
- 20 °C (EN 1333)
- Código indicado en la hoja
- EN 14917
- Vida mínima de referencia
- 1.000 ciclos en las condiciones indicadas por BELMAN
- Perforación de bridas
- EN 1092-1
Condiciones de selección
- Los tirantes, bisagras o cardán restringen la extensión axial y toman el empuje por presión; esta construcción se selecciona para movimiento lateral y no sustituye una junta axial libre.
- Las bisagras permiten desplazamiento en su plano; el cardán admite movimientos en varios planos. La orientación de las articulaciones y las holguras se definen con el trazado de tubería.
- El DN, el PN, la longitud y el recorrido se seleccionan juntos mediante la referencia de catálogo; no todas las combinaciones de sus extremos de rango están disponibles.
- La temperatura de cálculo publicada es la base de las tablas, no un límite térmico universal del producto. La presión admisible, el material del fuelle y la vida a fatiga se revisan para la temperatura y el servicio reales.
- La vida mínima de 1.000 ciclos corresponde a la condición de cálculo indicada por BELMAN y no equivale a una garantía de vida para cualquier servicio.
- Confirmar el fluido, la corrosión, presión o vacío, temperaturas, número de ciclos y movimientos antes de definir el suministro. Las dimensiones definitivas corresponden al plano aprobado.
Cobertura publicada por clase nominal
| Clase de catálogo | Diámetros incluidos | Referencias dimensionales |
|---|---|---|
| PN 6 | DN 50–500 | 37 |
| PN 10 | DN 50–500 | 37 |
| PN 16 | DN 50–450 | 32 |
| PN 25 | DN 50–350 | 23 |
- Rangos obtenidos de las filas de la hoja individual. Los DN son discretos y cada referencia tiene su propia longitud y recorrido; no se interpolan diámetros ni se combinan extremos de rango. PN es una clase nominal, no una presión admisible independiente de la temperatura.
Ejemplos de recorrido y longitud publicados
| PN | DN | Referencia BELMAN | LA 2λN · mm | Lo · mm |
|---|---|---|---|---|
| 6 | 100 | 71.110.10 | 6 | 155 |
| 6 | 100 | 71.110.20 | 16 | 195 |
| 6 | 100 | 71.110.30 | 39 | 280 |
| 10 | 100 | 71.160.10 | 6 | 160 |
| 10 | 100 | 71.160.20 | 12 | 195 |
| 10 | 100 | 71.160.30 | 30 | 295 |
| 16 | 100 | 71.210.10 | 6 | 160 |
| 16 | 100 | 71.210.20 | 13 | 210 |
| 25 | 100 | 71.260.10 | 4 | 165 |
| 25 | 100 | 71.260.20 | 10 | 220 |
- La hoja completa incluye las demás dimensiones, fuerzas de reacción y pesos. Lo es la longitud de instalación. 2λN o 2αN representa el recorrido total tabulado, no ± ese valor.
Industrias y aplicaciones
- Tuberías con codos y cambios de dirección
- Compensación transversal entre equipos y líneas
- Recorridos con expansión lateral controlada
Fuente: BELMAN · LA1BT · Documentación oficial del fabricante. Confirmar el diámetro, la construcción y las condiciones de servicio con Jomar.
