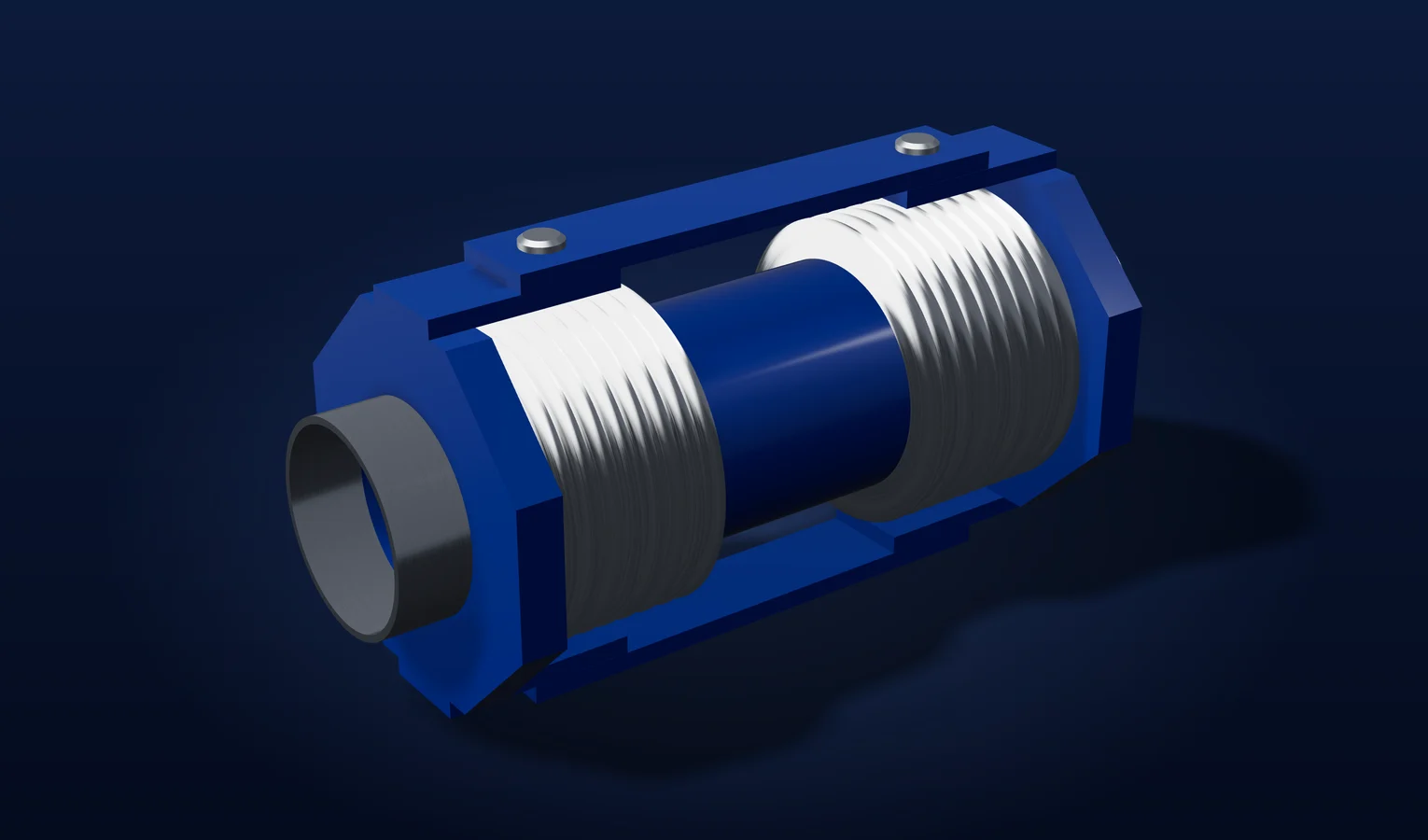

BELMAN LA2SH Juntas de Expansión Metálicas

Condiciones de selección

• Los tirantes, bisagras o cardán restringen la extensión axial y toman el empuje por presión; esta construcción se selecciona para movimiento lateral y no sustituye una junta axial libre.
• Las bisagras permiten desplazamiento en su plano; el cardán admite movimientos en varios planos. La orientación de las articulaciones y las holguras se definen con el trazado de tubería.
• El DN, el PN, la longitud y el recorrido se seleccionan juntos mediante la referencia de catálogo; no todas las combinaciones de sus extremos de rango están disponibles.
• La temperatura de cálculo publicada es la base de las tablas, no un límite térmico universal del producto. La presión admisible, el material del fuelle y la vida a fatiga se revisan para la temperatura y el servicio reales.
• La vida mínima de 1.000 ciclos corresponde a la condición de cálculo indicada por BELMAN y no equivale a una garantía de vida para cualquier servicio.
• Confirmar el fluido, la corrosión, presión o vacío, temperaturas, número de ciclos y movimientos antes de definir el suministro. Las dimensiones definitivas corresponden al plano aprobado.

Cobertura publicada por clase nominal

• Rangos obtenidos de las filas de la hoja individual. Los DN son discretos y cada referencia tiene su propia longitud y recorrido; no se interpolan diámetros ni se combinan extremos de rango. PN es una clase nominal, no una presión admisible independiente de la temperatura.

Tabla del fabricante

Ejemplos de recorrido y longitud publicados

• La hoja completa incluye las demás dimensiones, fuerzas de reacción y pesos. Lo es la longitud de instalación. 2λN o 2αN representa el recorrido total tabulado, no ± ese valor.

Tabla del fabricante

Industrias y aplicaciones

• Tuberías con codos y cambios de dirección
• Compensación transversal entre equipos y líneas
• Recorridos con expansión lateral controlada
