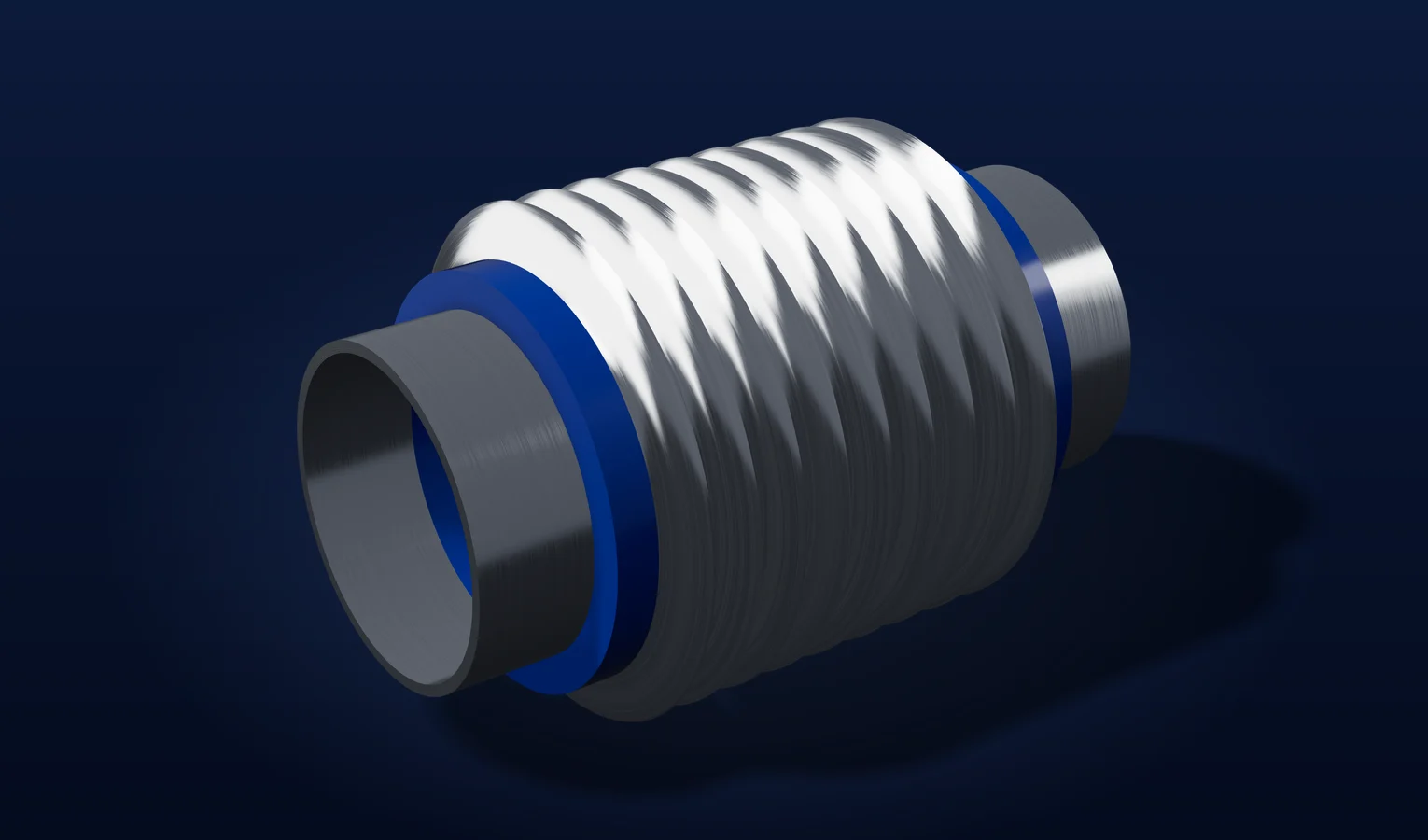

BELMAN AX1SU Juntas de Expansión Metálicas

Condiciones de selección

• Los recorridos AX, LA y AN de la hoja son capacidades alternativas. Su combinación exige verificar el coeficiente de utilización total, que no debe exceder 1; no se suman los máximos de cada dirección.
• Al no incorporar tirantes de restricción, el empuje por presión y las fuerzas de reacción deben ser asumidos por puntos fijos, guías y soportes dimensionados para la instalación.
• La función principal de la serie es axial. Un recorrido lateral o angular adicional reduce la capacidad disponible y debe evaluarse con el cálculo del fabricante.
• El DN, el PN, la longitud y el recorrido se seleccionan juntos mediante la referencia de catálogo; no todas las combinaciones de sus extremos de rango están disponibles.
• La temperatura de cálculo publicada es la base de las tablas, no un límite térmico universal del producto. La presión admisible, el material del fuelle y la vida a fatiga se revisan para la temperatura y el servicio reales.
• La vida mínima de 1.000 ciclos corresponde a la condición de cálculo indicada por BELMAN y no equivale a una garantía de vida para cualquier servicio.
• Confirmar el fluido, la corrosión, presión o vacío, temperaturas, número de ciclos y movimientos antes de definir el suministro. Las dimensiones definitivas corresponden al plano aprobado.

Cobertura publicada por clase nominal

• Rangos obtenidos de las filas de la hoja individual. Los DN son discretos y cada referencia tiene su propia longitud y recorrido; no se interpolan diámetros ni se combinan extremos de rango. PN es una clase nominal, no una presión admisible independiente de la temperatura.

Tabla del fabricante

Ejemplos de recorrido y longitud publicados

• La hoja completa incluye las demás dimensiones, fuerzas de reacción y pesos. Lo es la longitud de instalación. Los símbolos 2δN, 2λN y 2αN indican el recorrido total tabulado, no ± ese valor. Los máximos de cada dirección son alternativos; para combinación se verifica utilización ≤ 1.

Tabla del fabricante

Industrias y aplicaciones

• Tramos rectos de tuberías industriales
• Compensación de dilatación longitudinal entre puntos fijos
• Redes de proceso con guiado y anclaje calculados
