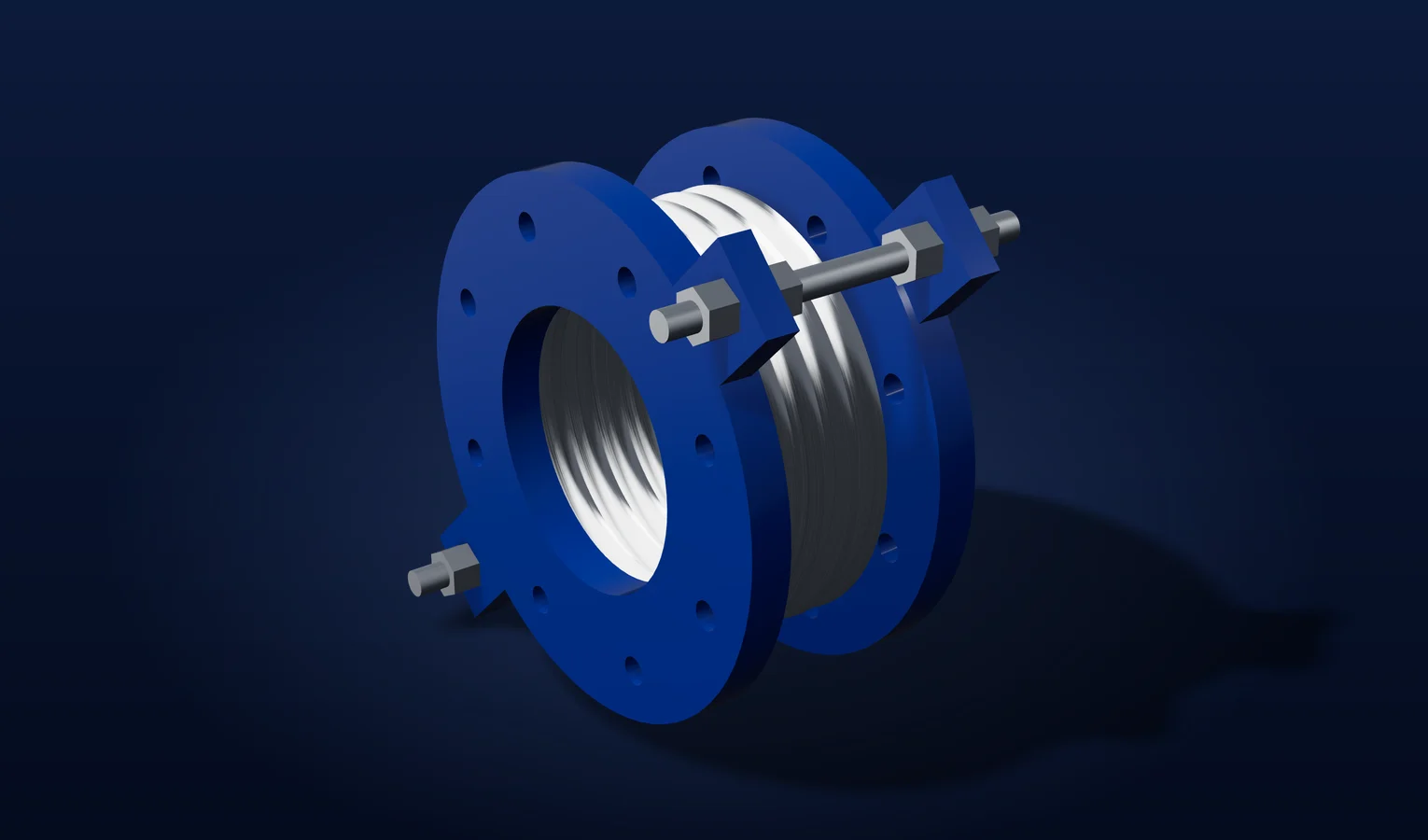

BELMAN VI1FT Juntas de Expansión Metálicas

Condiciones de selección

• El recorrido lateral 2λN de la tabla se refiere a 1.000 ciclos; la vibración de 0,5 mm en todos los planos es un dato independiente de la hoja. No se interpretan ambos como recorridos acumulables.
• La hoja publica frecuencias naturales axiales y laterales distintas para gases de 2 kg/m³ y líquidos de 1.000 kg/m³. Revisar las frecuencias de excitación reales para evitar resonancia.
• Los tirantes incluyen apoyos elásticos; la longitud de 130 mm facilita comparar un recambio, pero no asegura intercambiabilidad sin revisar DN, perforación, cargas y servicio.
• El DN, el PN, la longitud y el recorrido se seleccionan juntos mediante la referencia de catálogo; no todas las combinaciones de sus extremos de rango están disponibles.
• La temperatura de cálculo publicada es la base de las tablas, no un límite térmico universal del producto. La presión admisible, el material del fuelle y la vida a fatiga se revisan para la temperatura y el servicio reales.
• La vida mínima de 1.000 ciclos corresponde a la condición de cálculo indicada por BELMAN y no equivale a una garantía de vida para cualquier servicio.
• Confirmar el fluido, la corrosión, presión o vacío, temperaturas, número de ciclos y movimientos antes de definir el suministro. Las dimensiones definitivas corresponden al plano aprobado.

Cobertura publicada por clase nominal

• Rangos obtenidos de las filas de la hoja individual. Los DN son discretos y cada referencia tiene su propia longitud y recorrido; no se interpolan diámetros ni se combinan extremos de rango. PN es una clase nominal, no una presión admisible independiente de la temperatura.

Tabla del fabricante

Referencias dimensionales de catálogo

• La hoja completa incluye las demás dimensiones, fuerzas de reacción y pesos. Lo es la longitud de instalación. 2λN o 2αN representa el recorrido total tabulado, no ± ese valor.

Tabla del fabricante

Industrias y aplicaciones

• Conexiones de bombas y tuberías
• Instalaciones con compresores y equipos vibratorios
• Redes de agua, climatización y recuperación de calor
