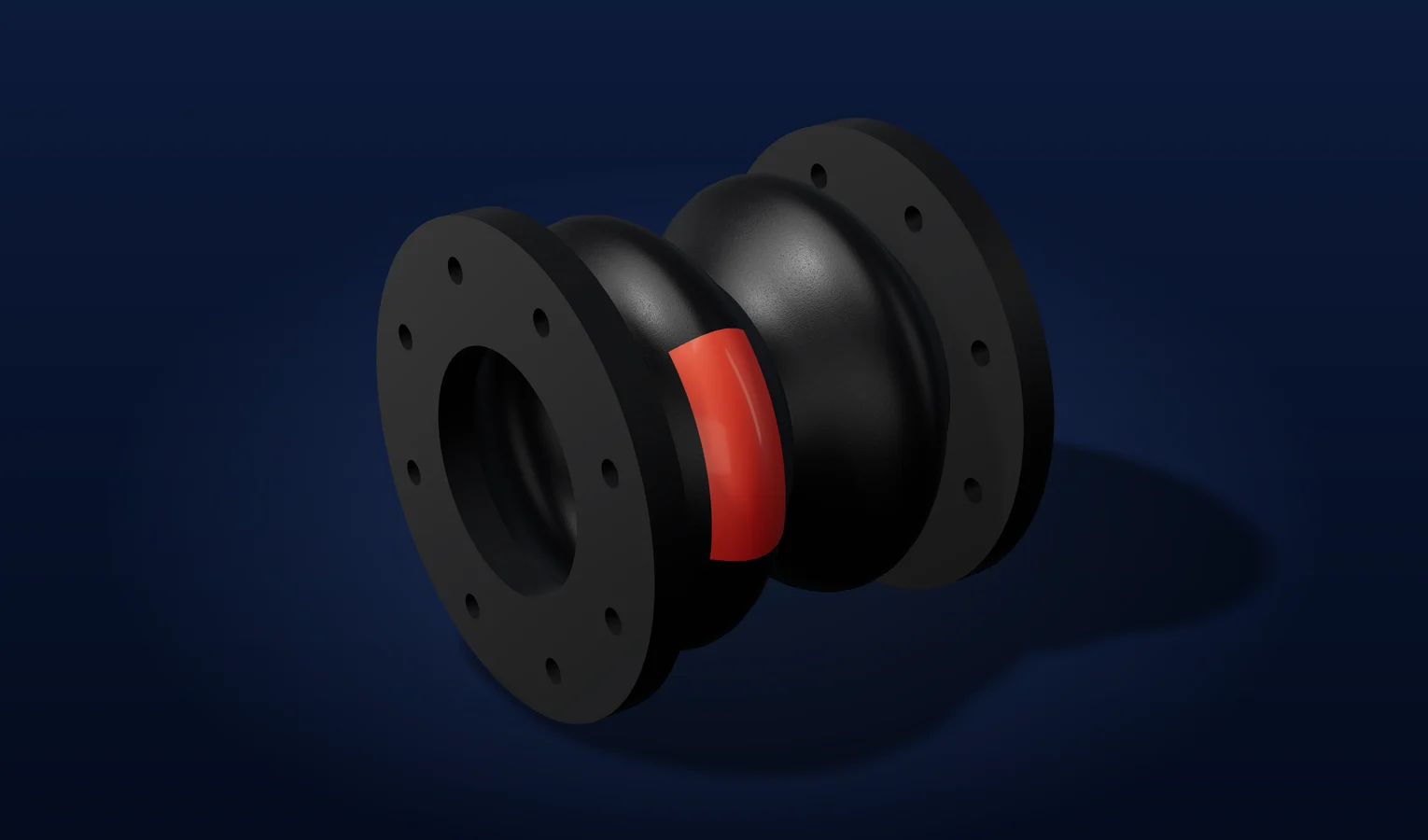

PROCO 232 Juntas de Expansión de Caucho (Goma)

Condiciones de selección

• La presión tabulada se basa en 170 °F (aprox. 77 °C). A temperaturas superiores debe reducirse; el límite térmico del elastómero no equivale a la presión máxima a esa temperatura.
• Las capacidades de compresión, extensión y desplazamiento lateral no se suman como máximos simultáneos: comprobar su utilización combinada según el método del fabricante.
• La variante FA de arco relleno tiene 50 % menos capacidad de movimiento que la construcción de arco abierto; no utilizar la tabla abierta para FA.
• Los elastómeros de esta tabla no se destinan a servicio con vapor.
• Dimensionar los anclajes para el empuje por presión. Cuando el sistema no disponga de anclajes adecuados, PROCO exige unidades de control ajustadas según el diseño.

Elastómeros y límites térmicos de referencia

• La compatibilidad depende del fluido, su concentración y su temperatura. La selección del compuesto y las certificaciones deben confirmarse para el modelo suministrado.

Tabla del fabricante

Referencias dimensionales seleccionadas

• Valores desde la posición neutra para movimientos individuales. Los movimientos simultáneos requieren cálculo combinado.
• Las unidades originales se conservan en pulgadas para evitar discrepancias de conversión del catálogo. Las restantes medidas, perforaciones, vacío y pesos están en el PDF oficial.

Tabla del fabricante

Industrias y aplicaciones

• Bombas y tuberías industriales
• Circuitos de agua y tratamiento de efluentes
• Procesos químicos compatibles con el elastómero
