Juntas de expansión

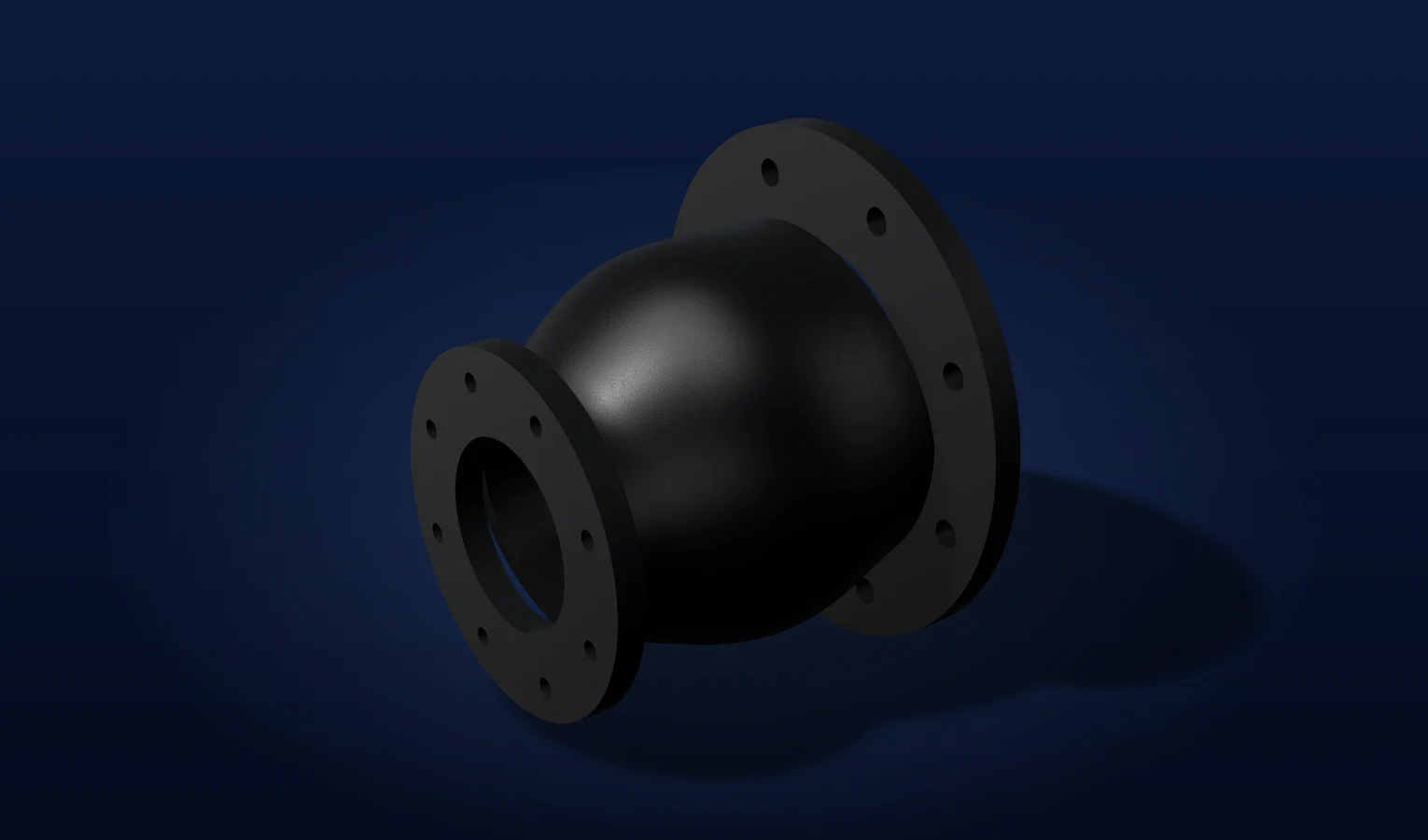

PROCO RE Juntas de Expansión de Caucho (Goma)
Reducción flexible con ejes desplazados entre los extremos, útil cuando la instalación requiere mantener una generatriz alineada. La construcción RE-231 combina transición de diámetro y arco ancho flexible; debe seleccionarse con su orientación y condiciones de montaje definidas.
TemperaturaHasta 121 °C, según compuesto
Presión de referenciaSegún reducción y construcción
ConstrucciónReducción excéntrica
Construcción y referencias del modelo
- Geometría
- Excéntrica
- Construcción principal
- RE-231 de arco ancho
- Alternativa del catálogo
- RE-221 de arco estrecho; usar tabla específica
- Reducciones publicadas
- Combinaciones desde 2 × 1 hasta 18 × 16 in; revisar cada par
- Conexión
- Bridas integrales de caucho con anillos de retención
- Presión
- Por combinación de diámetros y construcción; hasta 200 psig en pares pequeños
Condiciones de selección
- La presión tabulada se basa en 170 °F (aprox. 77 °C). A temperaturas superiores debe reducirse; el límite térmico del elastómero no equivale a la presión máxima a esa temperatura.
- Las capacidades de compresión, extensión y desplazamiento lateral no se suman como máximos simultáneos: comprobar su utilización combinada según el método del fabricante.
- Los elastómeros de esta tabla no se destinan a servicio con vapor.
- Las prestaciones de RE-231 no se trasladan a RE-221. La reducción y la longitud entre caras deben corresponder al par exacto tabulado.
- Dimensionar los anclajes para el empuje por presión. Cuando el sistema no disponga de anclajes adecuados, PROCO exige unidades de control ajustadas según el diseño.
Elastómeros y límites térmicos de referencia
| Código | Cubierta | Tubo interior | Temperatura máxima del elastómero |
|---|---|---|---|
| BB | Clorobutilo | Clorobutilo | 250 °F · 121 °C |
| EE | EPDM | EPDM | 250 °F · 121 °C |
| EQ | EPDM | EPDM grado alimentario | 250 °F · 121 °C |
| NH | Neopreno | CSM | 212 °F · 100 °C |
| NN | Neopreno | Neopreno | 225 °F · 107 °C |
| NF | Neopreno | Neopreno grado alimentario | 225 °F · 107 °C |
| NP | Neopreno | Nitrilo | 212 °F · 100 °C |
| NR | Neopreno | Caucho natural | 180 °F · 82 °C |
| EE-NSF61 | EPDM | EPDM para agua potable según configuración | 250 °F · 121 °C |
- La compatibilidad depende del fluido, su concentración y su temperatura. La selección del compuesto y las certificaciones deben confirmarse para el modelo suministrado.
Ejemplos de reducciones RE-231
| Extremos · in | Largo neutro · in | Compresión · in | Extensión · in | Lateral · in | Presión · psig |
|---|---|---|---|---|---|
| 2 × 1 | 8–18 | 1.0 | 0.5 | 0.5 | 200 |
| 4 × 3 | 8–18 | 1.4 | 0.7 | 0.5 | 200 |
| 6 × 4 | 8–18 | 1.6 | 0.8 | 0.5 | 190 |
| 8 × 6 | 8–18 | 1.6 | 0.8 | 0.5 | 190 |
| 12 × 10 | 10–18 | 1.6 | 0.8 | 0.5 | 190 |
| 18 × 16 | 10–18 | 1.6 | 0.8 | 0.5 | 115 |
- Valores de la construcción de arco ancho RE-231. El PDF incluye la tabla completa y una tabla distinta para las versiones RC/RE-221.
- Movimientos individuales desde neutro; presión de referencia basada en 170 °F.
Industrias y aplicaciones
- Transiciones de diámetro próximas a equipos
- Estaciones de bombeo y redes de agua
- Tuberías industriales con vibración y dilatación
Transiciones de diámetro próximas a equipos
Estaciones de bombeo y redes de agua
Tuberías industriales con vibración y dilataciónFuente: PROCO · RE · Síntesis técnica en español basada en el catálogo oficial PROCO; descarga original del fabricante en inglés.
