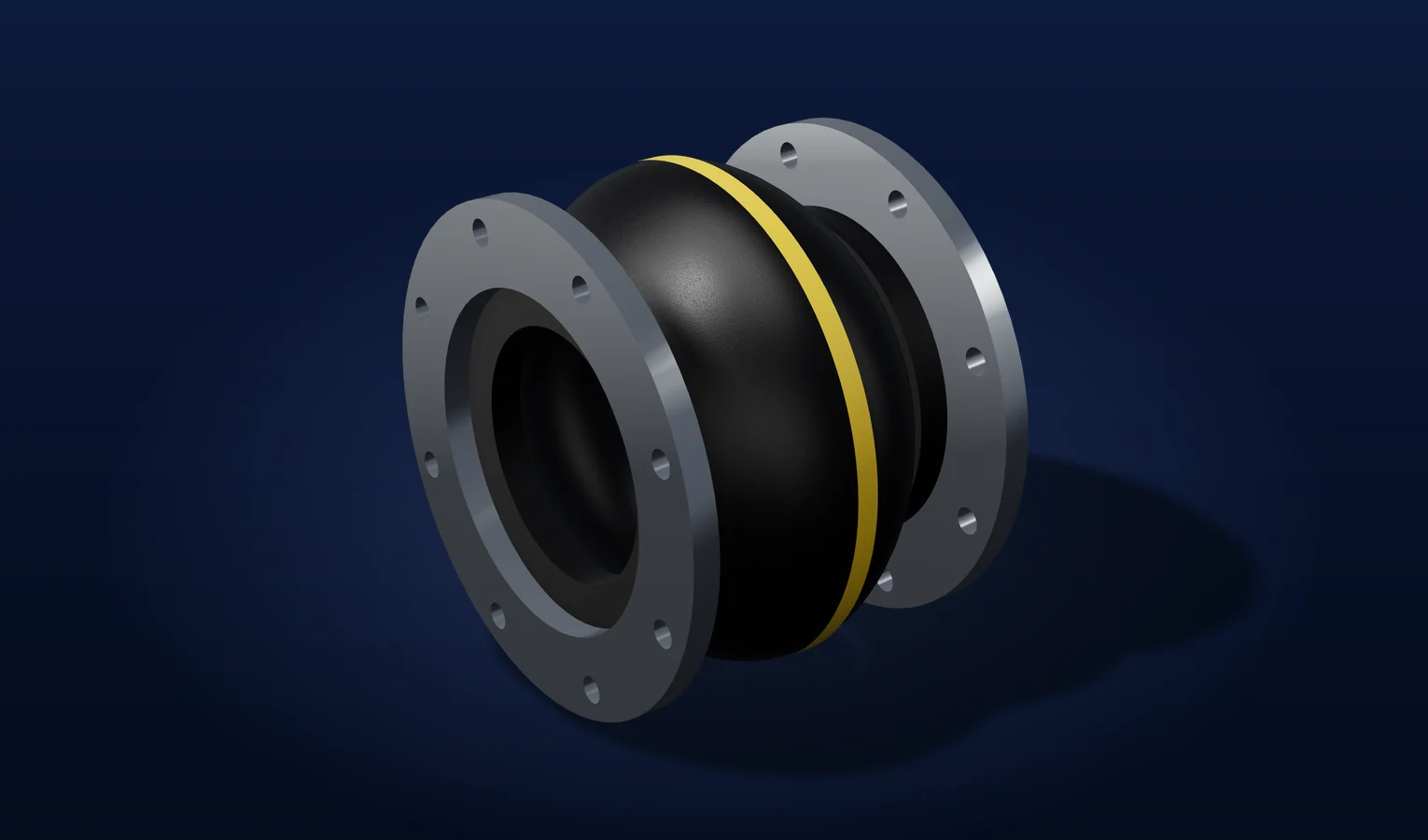

PROCO 240 Juntas de Expansión de Caucho (Goma)

Condiciones de selección

• La presión tabulada se basa en 170 °F (aprox. 77 °C). A temperaturas superiores debe reducirse; el límite térmico del elastómero no equivale a la presión máxima a esa temperatura.
• Las capacidades de compresión, extensión y desplazamiento lateral no se suman como máximos simultáneos: comprobar su utilización combinada según el método del fabricante.
• Los elastómeros de esta tabla no se destinan a servicio con vapor.
• EE-9 no está disponible indistintamente en todas las variantes. Confirmar compuesto, variante y diámetro.
• El soporte de vacío opcional de 240-A/C reduce aproximadamente 50 % los movimientos publicados.
• Dimensionar los anclajes para el empuje por presión. Cuando el sistema no disponga de anclajes adecuados, PROCO exige unidades de control ajustadas según el diseño.

Elastómeros y límites térmicos de referencia

• La compatibilidad depende del fluido, su concentración y su temperatura. La selección del compuesto y las certificaciones deben confirmarse para el modelo suministrado.

Tabla del fabricante

Ejemplos de la variante 240-AV

• Estos ejemplos corresponden exclusivamente a la variante indicada. Las otras longitudes y versiones A, B, C, D, E, M, AV o reforzadas requieren su propia fila del catálogo.
• Movimientos individuales desde la posición neutra. No aplicar los valores de una variante a otra, aunque compartan diámetro.

Tabla del fabricante

Industrias y aplicaciones

• Succión y descarga de bombas
• Circuitos HVAC y agua industrial
• Conexiones con limitación de espacio
