Juntas de expansión

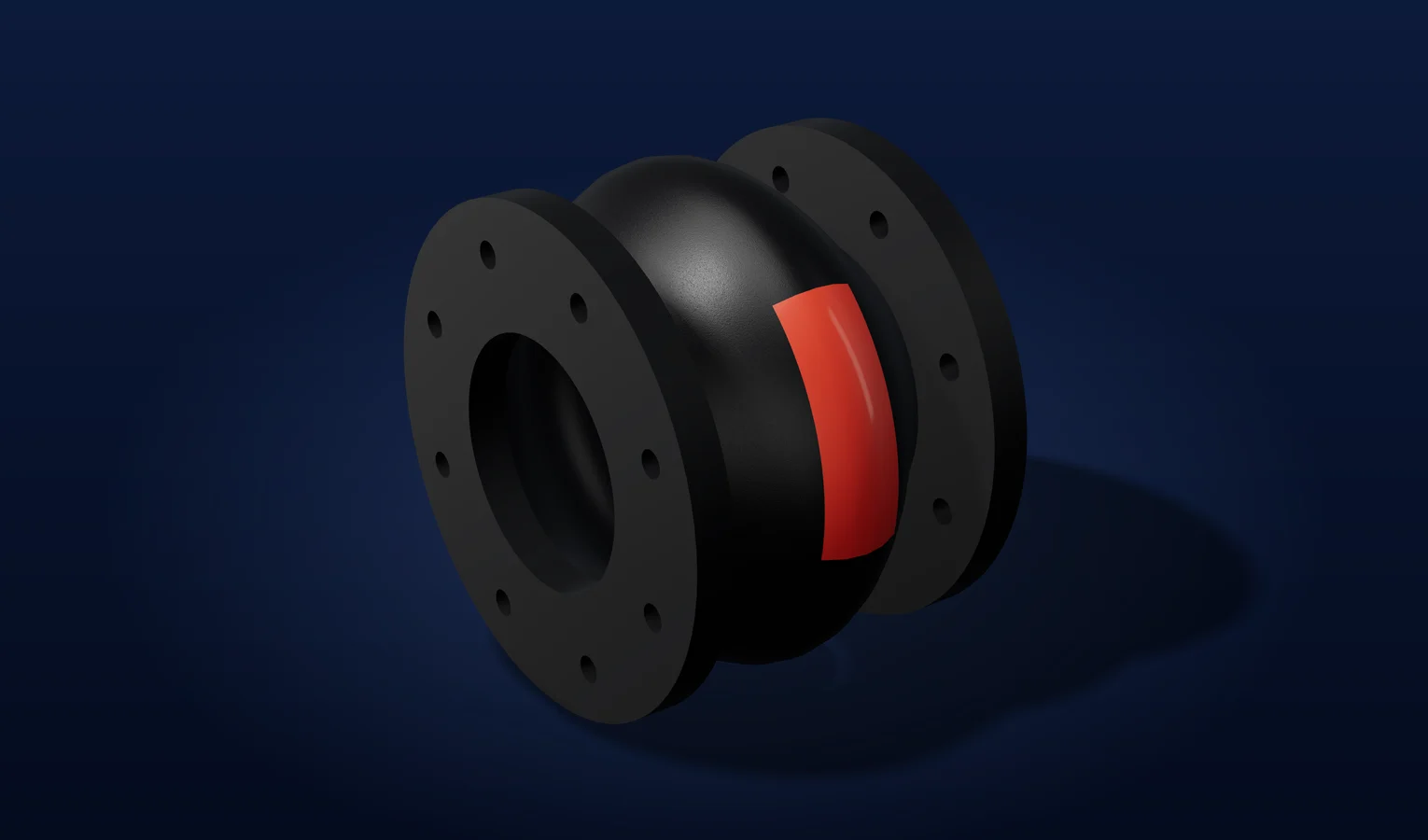

PROCO 261R Juntas de Expansión de Caucho (Goma)
Junta moldeada de baja rigidez pensada para tuberías plásticas y de PRFV. Su menor fuerza de reacción ayuda a limitar las cargas sobre bridas de bombas, válvulas y estanques. El arco ancho facilita el paso del fluido y reduce zonas de acumulación.
TemperaturaHasta 121 °C, según compuesto
Presión de referenciaHasta 225 psig según diámetro
ConstrucciónArco ancho simple moldeado
Construcción y referencias del modelo
- Geometría
- Arco ancho simple moldeado
- Diámetros tabulados
- 1½ a 20 in · DN 40 a DN 500
- Tubería de referencia
- Plástico y PRFV / FRP
- Conexión
- Brida integral; anillos específicos de la serie 260R
- Perforación de referencia
- ANSI 125/150
- Presión
- Hasta 225 psig según diámetro
Condiciones de selección
- La presión tabulada se basa en 194 °F (90 °C) y disminuye a temperaturas superiores. Verificar también la temperatura admisible del elastómero.
- Las capacidades de compresión, extensión y desplazamiento lateral no se suman como máximos simultáneos: comprobar su utilización combinada según el método del fabricante.
- Instalar contra bridas de cara plana y con los anillos de retención específicos de la serie; el fabricante indica que no se necesitan empaquetaduras adicionales.
- Con unidades de control en PVC, CPVC o PRFV, incorporar el refuerzo posterior de anillos indicado por PROCO para rigidizar la brida.
- Dimensionar los anclajes para el empuje por presión. Cuando el sistema no disponga de anclajes adecuados, PROCO exige unidades de control ajustadas según el diseño.
Elastómeros y límites térmicos de referencia
| Código | Cubierta | Tubo interior | Temperatura máxima del elastómero |
|---|---|---|---|
| BB | Clorobutilo | Clorobutilo | 250 °F · 121 °C |
| EE | EPDM | EPDM | 250 °F · 121 °C |
| NH | Neopreno | CSM | 212 °F · 100 °C |
| NN | Neopreno | Neopreno | 225 °F · 107 °C |
| NP | Neopreno | Nitrilo | 225 °F · 107 °C |
- La compatibilidad depende del fluido, su concentración y su temperatura. La selección del compuesto y las certificaciones deben confirmarse para el modelo suministrado.
Referencias dimensionales seleccionadas
| Diámetro · in | Largo neutro · in | Compresión · in | Extensión · in | Lateral · in | Presión · psig |
|---|---|---|---|---|---|
| 2 | 6 | 1.5 | 0.625 | 0.750 | 225 |
| 4 | 6 | 1.5 | 0.625 | 0.750 | 225 |
| 6 | 6 | 1.5 | 0.625 | 0.750 | 225 |
| 8 | 6 | 1.5 | 0.625 | 0.750 | 210 |
| 12 | 8 | 2.25 | 0.750 | 1.0 | 210 |
- Valores desde la posición neutra para movimientos individuales. Los movimientos simultáneos requieren cálculo combinado.
- Las unidades originales se conservan en pulgadas para evitar discrepancias de conversión del catálogo. Las restantes medidas, perforaciones, vacío y pesos están en el PDF oficial.
Rigidez nominal en dimensiones seleccionadas
| Diámetro · in | Compresión · lb/in | Extensión · lb/in | Lateral · lb/in |
|---|---|---|---|
| 4 | 110 | 180 | 105 |
| 8 | 226 | 230 | 210 |
| 12 | 378 | 493 | 409 |
- Rigideces de catálogo; para obtener las reacciones usar el desplazamiento de diseño y el método del fabricante. No confundir rigidez con movimiento admisible.
Industrias y aplicaciones
- Redes de PVC, CPVC y PRFV
- Bombas, válvulas y estanques de plástico
- Procesos químicos y plantas de celulosa
Redes de PVC, CPVC y PRFV
Bombas, válvulas y estanques de plástico
Procesos químicos y plantas de celulosaFuente: PROCO · 261R · Síntesis técnica en español basada en el catálogo oficial PROCO; descarga original del fabricante en inglés.
