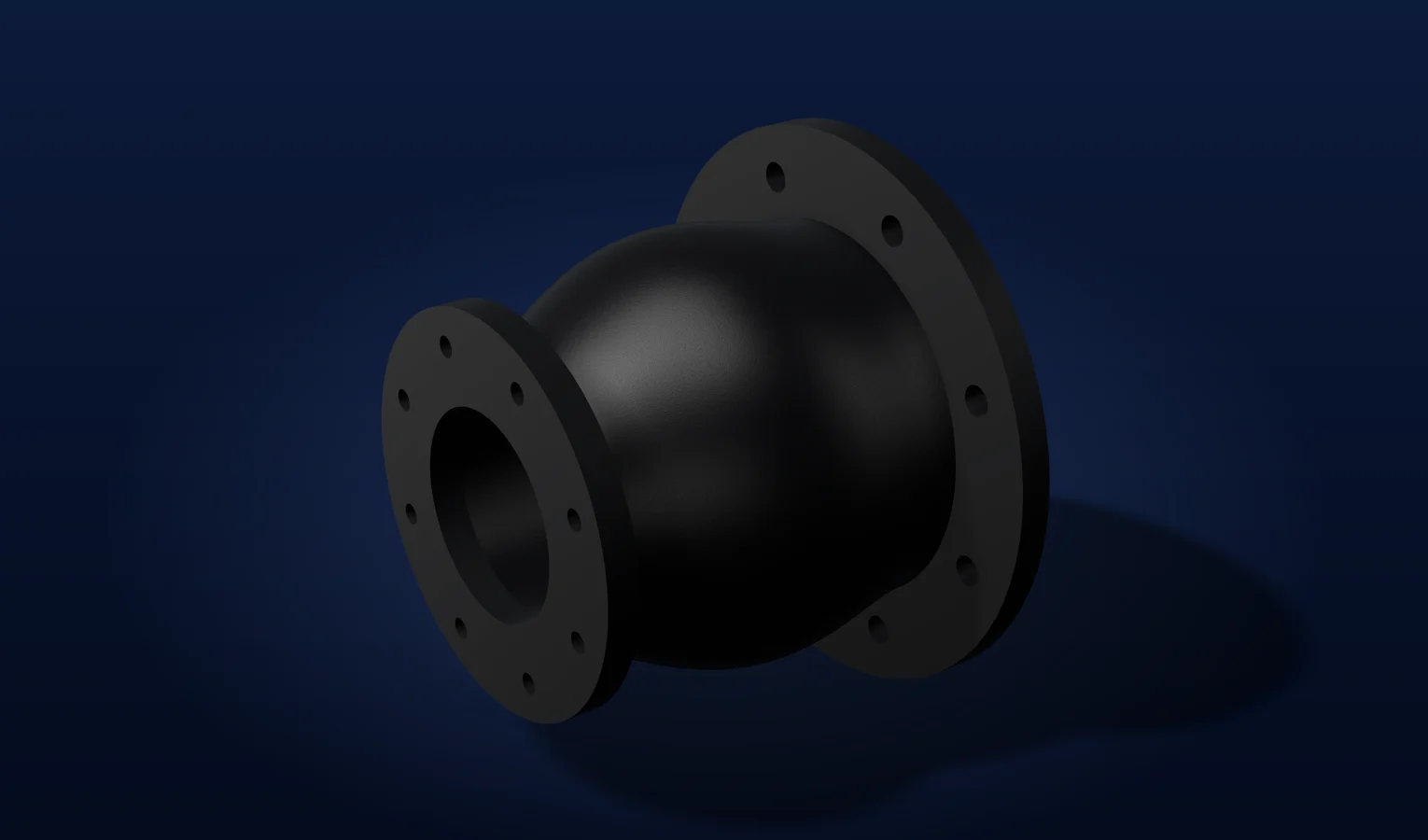

PROCO RC Juntas de Expansión de Caucho (Goma)
Reducción flexible con ambos extremos sobre un mismo eje. La construcción de arco ancho RC-231 permite cambiar de diámetro y absorber movimiento en una sola conexión. El catálogo distingue esta familia de la RC-221 de arco estrecho, con prestaciones diferentes.
TemperaturaHasta 121 °C, según compuesto
Presión de referenciaSegún reducción y construcción
ConstrucciónReducción concéntrica
Construcción y referencias del modelo
- Geometría
- Concéntrica
- Construcción principal
- RC-231 de arco ancho
- Alternativa del catálogo
- RC-221 de arco estrecho; usar tabla específica
- Reducciones publicadas
- Combinaciones desde 2 × 1 hasta 18 × 16 in; revisar cada par
- Conexión
- Bridas integrales de caucho con anillos de retención
- Presión
- Por combinación de diámetros y construcción; hasta 200 psig en pares pequeños
Condiciones de selección
- La presión tabulada se basa en 170 °F (aprox. 77 °C). A temperaturas superiores debe reducirse; el límite térmico del elastómero no equivale a la presión máxima a esa temperatura.
- Las capacidades de compresión, extensión y desplazamiento lateral no se suman como máximos simultáneos: comprobar su utilización combinada según el método del fabricante.
- Los elastómeros de esta tabla no se destinan a servicio con vapor.
- Las prestaciones de RC-231 no se trasladan a RC-221. La reducción y la longitud entre caras deben corresponder al par exacto tabulado.
- Dimensionar los anclajes para el empuje por presión. Cuando el sistema no disponga de anclajes adecuados, PROCO exige unidades de control ajustadas según el diseño.
Elastómeros y límites térmicos de referencia
| Código | Cubierta | Tubo interior | Temperatura máxima del elastómero |
|---|---|---|---|
| BB | Clorobutilo | Clorobutilo | 250 °F · 121 °C |
| EE | EPDM | EPDM | 250 °F · 121 °C |
| EQ | EPDM | EPDM grado alimentario | 250 °F · 121 °C |
| NH | Neopreno | CSM | 212 °F · 100 °C |
| NN | Neopreno | Neopreno | 225 °F · 107 °C |
| NF | Neopreno | Neopreno grado alimentario | 225 °F · 107 °C |
| NP | Neopreno | Nitrilo | 212 °F · 100 °C |
| NR | Neopreno | Caucho natural | 180 °F · 82 °C |
| EE-NSF61 | EPDM | EPDM para agua potable según configuración | 250 °F · 121 °C |
- La compatibilidad depende del fluido, su concentración y su temperatura. La selección del compuesto y las certificaciones deben confirmarse para el modelo suministrado.
Ejemplos de reducciones RC-231
| Extremos · in | Largo neutro · in | Compresión · in | Extensión · in | Lateral · in | Presión · psig |
|---|---|---|---|---|---|
| 2 × 1 | 8–18 | 1.0 | 0.5 | 0.5 | 200 |
| 4 × 3 | 8–18 | 1.4 | 0.7 | 0.5 | 200 |
| 6 × 4 | 8–18 | 1.6 | 0.8 | 0.5 | 190 |
| 8 × 6 | 8–18 | 1.6 | 0.8 | 0.5 | 190 |
| 12 × 10 | 10–18 | 1.6 | 0.8 | 0.5 | 190 |
| 18 × 16 | 10–18 | 1.6 | 0.8 | 0.5 | 115 |
- Valores de la construcción de arco ancho RC-231. El PDF incluye la tabla completa y una tabla distinta para las versiones RC/RE-221.
- Movimientos individuales desde neutro; presión de referencia basada en 170 °F.
Industrias y aplicaciones
- Transiciones de diámetro próximas a equipos
- Estaciones de bombeo y redes de agua
- Tuberías industriales con vibración y dilatación
Transiciones de diámetro próximas a equipos
Estaciones de bombeo y redes de agua
Tuberías industriales con vibración y dilataciónFuente: PROCO · RC · Síntesis técnica en español basada en el catálogo oficial PROCO; descarga original del fabricante en inglés.
